弹簧张紧压力:轻型和重型
张紧力:轻型,13-19N;重型:58-85N

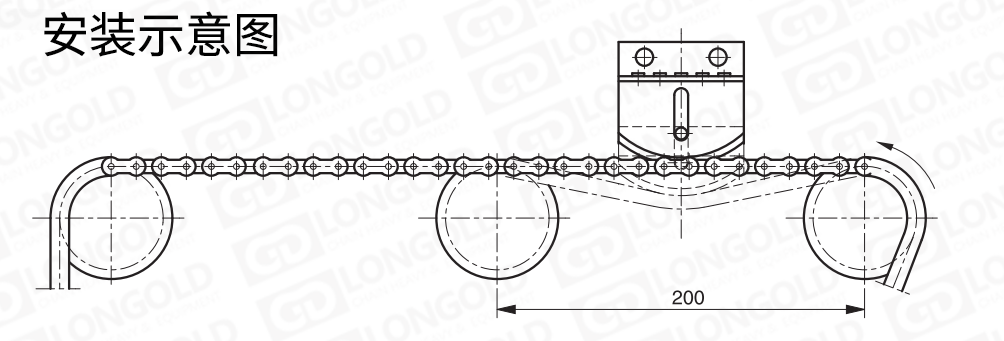

安装方式:安装支架底座上螺丝。
轴线中心距:建议最大200mm。
所有金属部件均为不锈钢材质,带有弧形段轮廓,根据需求,底座也可使用不锈钢材质。
可调节链条的张紧度,保证链条的正常传动。
张紧器在使用时需注意张紧力的大小,避免在超过张紧力使用的场合使用。
链条张紧器被广泛地应用在各类链条传动系统之中。
在汽车制造工厂的装配线上,链条张紧器能够使输送汽车部件的链条始终处于良好的工作状态,提高生产效率,减少因链条故障导致的生产线停顿。
张紧器确保链条在发动机高速运转时不会松弛或跳齿,保证气门正时的准确性,从而提高发动机的性能和可靠性。
点击图片放大
■张紧器型号及对应物料编码
型号 |
轻型张紧力 物料编码 |
重型张紧力 物料编码 |
LD-SIZE MINI-<06B-1(U-profile) |
281050001 |
281050002 |
LD-SIZE MINI-06B-1 |
281050003 |
281050004 |
LD-SIZE MINI-08B-1 |
281050009 |
281050010 |
LD-SIZE MINI-10B-1 |
﹣ |
281050011 |
LD-SIZE MINI-05B-2 |
281050005 |
281050006 |
LD-SIZE MINI-06B-2 |
281050007 |
281050008 |
LD-SIZE MINI-04C-1(U-profile) |
291050001 |
291050002 |
LD-SIZE MINI-06C-1 |
291050003 |
291050004 |
LD-SIZE MINI-08A-1 |
291050010 |
291050007 |
LD-SIZE MINI-06C-2 |
291050005 |
291050006 |
|
LD SIZE |
MINI |
- |
06B |
- |
1 |
|
|
(1) |
|
(2) |
|
(3) |
(1)张紧轮规格:MINI=迷你型
(2)配合的链条尺寸
(3)配合的链条排数
注:单位为mm
1.要根据所使用的传动系统的具体要求,选择与之匹配的张紧轮型号。
2.确保安装位置有足够的空间,以便张紧轮能够正常工作且不会与其他部件发生干涉。
3.安装张紧轮后,要定期对其进行检查和维护,以确保其正常工作。
4.在安装完成后,需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸,降低使用寿命;张紧力过小则会使链条或皮带松弛,容易出现跳齿、打滑等问题。
