链条张紧器 II

拥有三种张力压力设置，可以适应不同的工作场景和需求。用户可以根据具体的传动系统要求，选择合适的张力压力，以确保链条在运行过程中保持适当的张力，避免松弛或过紧。

应用领域

机械工程

食品行业

烘焙行业

农业机械

烟草行业

产品手册索取



产品特点

链条下方的应用受限自由空间：40mm。

张紧力：1根弹簧，重型，60N-132N；2根弹簧，重型，96-190N。

安装方式：安装链条，外壳中有安装孔。

该产品采用了一个轻压力弹簧和一个重压力弹簧的组合设计。这种设计使得张紧压力可以在不同的范围内进行调整，以满足不同应用场景的需求。

在一些轻载应用中，只需要释放轻压力弹簧即可满足张紧要求；而在重载或高张力的情况下，可以同时释放两个弹簧，以提供更大的张紧力。

在使用该产品时，用户需要根据实际情况正确选择弹簧的释放方式。如果选择不当，可能会导致张紧力不足或过度，影响传动系统的性能和寿命。

由于该产品的张紧压力是通过弹簧来实现的，因此弹簧的性能和状态对产品的工作效果至关重要。用户应定期检查弹簧的弹性、变形情况和磨损程度，如有必要，及时更换弹簧。同时，也要检查产品的其他部件，确保其正常工作。

链条张紧器被广泛地应用在各类链条传动系统之中。

在汽车制造工厂的装配线上，链条张紧器能够使输送汽车部件的链条始终处于良好的工作状态，提高生产效率，减少因链条故障导致的生产线停顿。

张紧器确保链条在发动机高速运转时不会松弛或跳齿，保证气门正时的准确性，从而提高发动机的性能和可靠性。

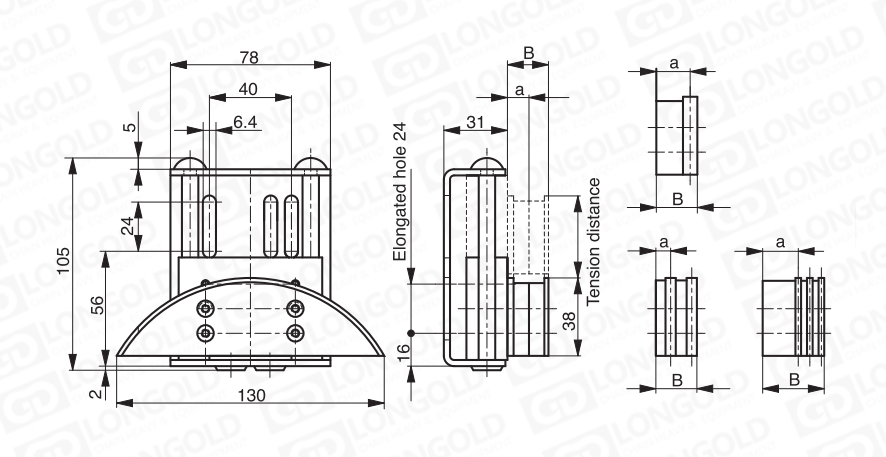

技术参数

点击图片放大



■张紧器型号及对应物料编码

型号

B

a

重型张紧力
物料编码

不锈钢重型张紧力
物料编码

LD-SIZE TS-≤6B-1(U-Profile)

20.0

10.0

281060001

282060002

LD-SIZE TS-08B-1

20.0

16.5

281060003

282060004

LD-SIZE TS-10B-1

20.0

25.6

281060005

282060006

LD-SIZE TS-12B-1

20.0

14.8

281060007

28206008

LD-SIZE TS-06B-2

20.0

7.5

281060009

282060010

LD-SIZE TS-08B-2

32.0

15.2

281060011

282060012

LD-SIZE TS-10B-2

32.0

11.2

281060013

282060014

LD-SIZE TS-05B-3

20.0

7.4

281060015

282060016

LD-SIZE TS-06B-3

32.0

9.4

281060017

282060018

LD-SIZE TS-06C-1

20.0

10.0

291060001

292060002

LD-SIZE TS-08A-1

20.0

17.9

291060003

292060004

LD-SIZE TS-10A-1

20.0

16.5

291060005

292060006

LD-SIZE TS-12A-1

20.0

15.8

291060007

292060008

LD-SIZE TS-06C-2

20.0

14.4

291060009

292060010

LD-SIZE TS-08A-2

20.0

7.9

291060011

292060012

LD-SIZE TS-10A-2

32.0

15.2

291060013

292060014

LD-SIZETS-06C-3

32.0

10.8

291060017

292060018


型号表示例


LD SIZE

MINI
 TS
 -
 06B -
 1

(1)
 (2)
(3)
(4)


（1）张紧轮规格：MINI=迷你型

（2）张紧器型号

（3）配合的链条尺寸

（4）配合的链条排数


安装注意事项


1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
