链条张紧器 III

链条式链轮张紧器是一种用于调整链条张力的装置，通常与链轮配合使用，以确保链条在传动过程中保持适当的张紧度。

应用领域

机械工程

食品行业

烘焙行业

农业机械

烟草行业

产品手册索取



产品特点

链条下方的应用受限自由空间，最高链条速度(＞1m/s)

张紧力:1根弹簧，重型，60N-132N；2根弹簧，重型，96-190N。

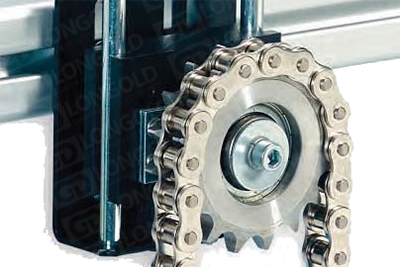

安装方式：安装在链条下方用螺丝锁紧张紧器。

通常由张紧轮、弹簧、调节机构等组成。

链条式链轮张紧器能够自动感应链条的张力变化，并进行相应的调整，无需人工干预。

当链条松弛时，张紧轮在弹簧的作用下向链条方向移动，增加链条的张力；当链条过紧时，调节机构可以调整张紧轮的位置，减小链条的张力。

根据链条的规格、传动系统的负载和工作环境等因素，选择合适型号和规格的链条式链轮张紧器。确保张紧器的张力范围能够满足链条的工作要求。

安装张紧器时，应选择在合适的位置，确保张紧轮与链条的接触良好，并且不会与其他部件发生干涉。

链条张紧器被广泛地应用在各类链条传动系统之中。

在各种工业机械中，可以确保链条在高速运转和重载情况下保持稳定的张紧度，提高设备的工作效率和可靠性。

在农业机械中，它可以适应不同的农田作业条件，确保链条在复杂的工作环境中保持良好的张紧状态。

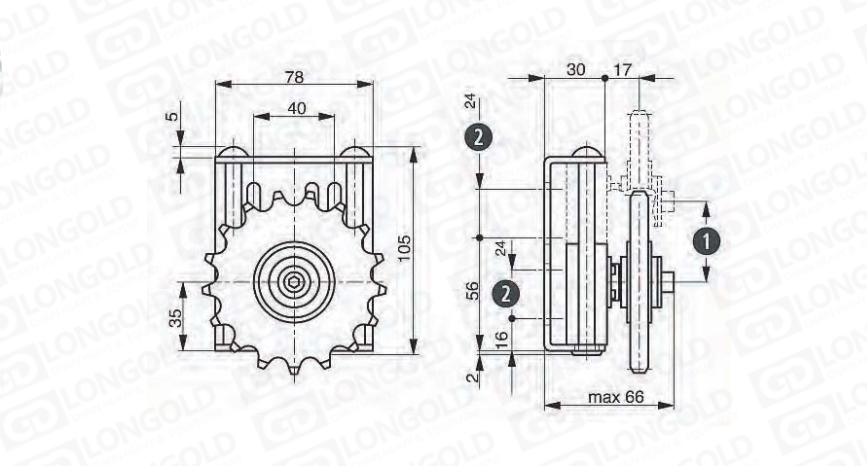

技术参数

点击图片放大



■张紧器型号及对应物料编码

型号

链轮齿数

标准张紧力物料编码

LD-SIZE TS-06B-1

20

281260002

LD-SIZE TS-06B-1

21

281260003

LD-SIZE TS-06B-1

23

281260004

LD-SIZE TS-08B-1

16

281260005

LD-SIZE TS-08B-1

17

281260006

LD-SIZE TS-08B-1

18

281260007

LD-SIZE TS-10B-1

14

281260008

LD-SIZE TS-10B-1

15

281260009

LD-SIZE TS-10B-1

16

281260010

LD-SIZE TS-10B-1

17

281260011

LD-SIZE TS-12B-1

13

281260012

LD-SIZE TS-12B-1

15

281260013

LD-SIZE TS-12B-1

16

281260014

LD-SIZE TS-12B-1

17

281260015

LD-SIZE TS-06C-1

21

291140013

LD-SIZE TS-08A-1

16

291240009

LD-SIZE TS-08A-1

17

291140014

LD-SIZE TS-10A-1

16

291240013

LD-SIZE TS-10A-1

17

291140015

LD-SIZE TS-12A-1

15

291140016

LD-SIZETS-12A-1

16

291240015



型号表示例

LD

-
 SIZE
 TS
 -
 06B -
 1





(1)
(2)
(3)


（1）张紧器型号

（2）配合的链条尺寸

（3）配合的链条排数


安装注意事项


1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
