附件链节部的滚子均为钢制。
强力规格是将内链节的链板幅度加宽。
有良好的耐久力和耐磨损性。
基本不会打滑,可正确运作。
耙除反转式自动除尘机用链条。
可以高效、稳定地输送。
根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。
产品广泛应用于社会设施、机械工程 、农业机械 、矿产行业以及公共环卫。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大
■链条本体结构详见如上图

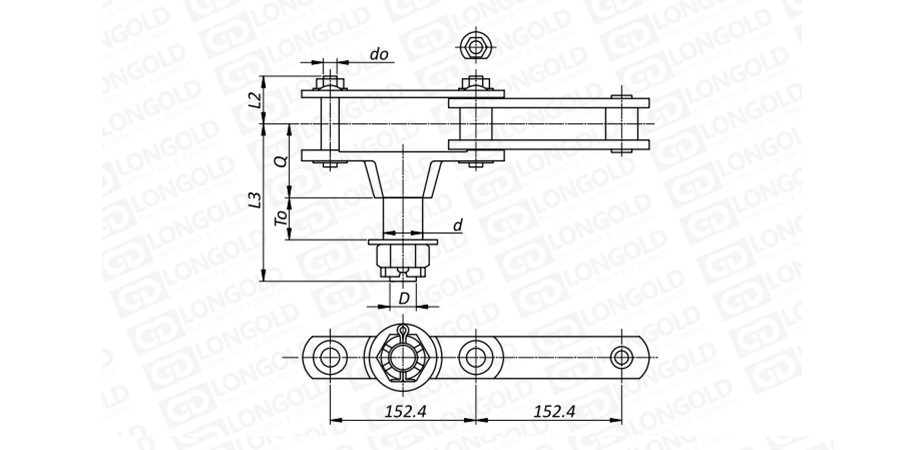

上图为水处理用输送链 JAC型带Y附件的结构图。
可根据客户的需求,定制附件的种类以及安装间隔,详细请咨询隆德技术人员。
■附件尺寸表
本体尺寸详见JAC规格
隆德系列 |
链条尺寸 |
滚子类型 |
附件尺寸 |
每组的附加重量 |
PDF图纸 |
DXF图纸 |
||||||
d |
d0 |
D |
I2 |
I3 |
Q |
T0 |
||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/1组 |
|||||
PJ |
LDJAC08152 |
S |
25.0 |
M10 |
M20 |
38.0 |
120.0 |
60.0 |
30.0 |
1.1 |
||
LDJAC10152 |
C |
35.0 |
M12 |
M27 |
42.0 |
148.5 |
70.0 |
40.0 |
1.9 |
|||
LDJAC6205 |
R/S |
40.0 |
M12 |
M30 |
49.0 |
164.5 |
78.0 |
44.0 |
2.7 |
|||
LDJAC21152 |
S |
45.0 |
M16 |
M36 |
55.0 |
174.0 |
78.0 |
46.0 |
3.2 |
|||
LDJAC26152 |
S |
50.0 |
M16 |
M45 |
65.0 |
204.0 |
95.0 |
50.0 |
5.1 |
型号表示例
LD |
JAC08 |
152 |
F |
- |
PJ |
|
(1) |
(2) |
(3) |
|
(4) |
(1)水处理规格
(2)节距
(3)滚子形式 F=带法兰边滚子
(4)链条系列
订购方法
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
