英制节距大型输送链 AT规格

具有比通用输送链(DT规格)高约1倍的抗拉强度，提高套筒和滚子之间的耐磨损性和滚子容许负荷。

应用领域

食品行业

物流运输业

医疗行业

散物料业

农业机械

产品手册索取



产品特点

能够加装多类附件，如A、K、GA附件等。

可安装附件，用于安装夹具。

AT规格，AT规格具有比DT规格(通用输送链）大约一倍的抗拉强度,而且提高了套筒和滚子之间的耐磨损性和滚子的容许负荷。

AT规格可使用温度环境：-60°C～400°C。

根据要求定制带不同附件的链条，不同附件适用于不同输送环境。

相较于DT规格，可以承载更多的物品以及适应更恶劣的输送环境。

可以有效、稳定的进行输送。

根据客户需求来定制链轮，关于链轮的材质、齿数以及轮毂等，详情请咨询隆德技术人员。

产品广泛应用于链输送物料、印刷行业 、医疗设备商业 、矿产行业、机械工程以及电子设备行业。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

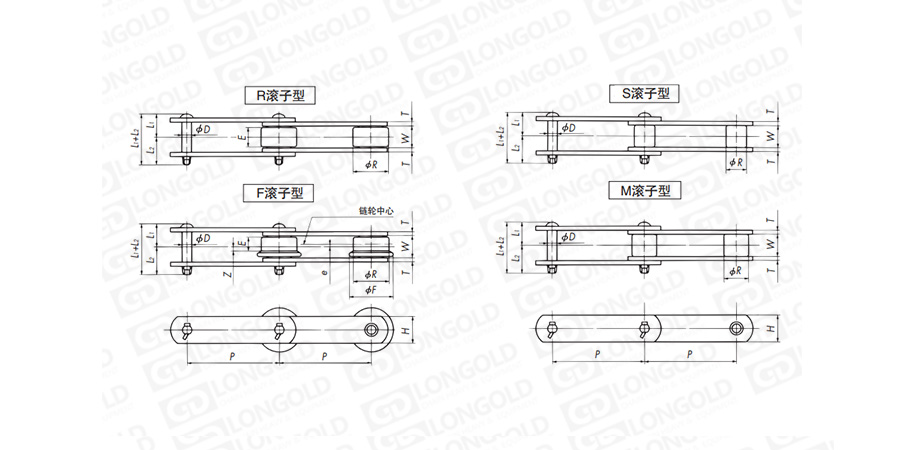

■链条本体结构详见如上图

上图为本体链条的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸表

链条型号

AT式样

平均抗拉强度

节距P

滚子

内链节内宽W

PDF图纸

DXF图纸

R滚子

F滚子

S滚子

M&N滚子

链条尺寸

滚子形式

kN

kgf

直径R

触轨宽E

直径R

挡圈直径F

触轨宽E

偏心e

Z

直径R

直径R

mm

mm

mm

mm

mm

mm

LDC430

R/S

98.1

10000

101.60

38.1

19.0

-

-

-

-

-

20.1

-

22.6

请咨询

请咨询

LDC204

S

142

14500

66.27

-

-

-

-

-

-

-

22.2

-

27.0

LDC450

R/F/S

142

14500

101.60

44.5

24.0

44.5

55

18

2.5

6.5

22.2

-

27.0

LDC650

R/F/S/M

142

14500

152.40

50.8

26.0

50.8

65

20

3

7

25.8

31.8

30.2

LDC214

R/S/M

240

24500

101.60

44.5

27.0

-

-

-

-

-

31.8

34.9

31.6

LDC205

S

240

24500

78.11

-

-

-

-

-

-

-

31.8

-

37.1

LDC6205

R/F/S/M

279

28500

152.40

57.2

32.0

57.2

70

25

3.5

9

34.9

38.1

37.1

LDC212

R/S/M

387

39500

152.40

69.9

32.5

-

-

-

-

-

40.1

44.5

37.1


■本体尺寸及附件表示表

链条尺寸

链板

销子

大概重量 kg/m

附件和滚子形式的组合

PDF图纸

DXF图纸

宽 H

厚 T

直径 D

L1+L2

L1

L2

R滚子

F滚子

S滚子

M滚子

A1(A3)

A2

SA2

GA2

GA4

mm

mm

mm

mm

mm

mm

K1(K3)

K2

SK2

LDC430

25.4

4.8

9.7

55.0

25.5

29.5

4.4

-

3.0

-

R/S

R/S

R/S

 

 

请咨询

请咨询

LDC204

28.6

6.3

11.3

65.5

31.0

34.5

-

-

5.5

-

S

S

 

 

 

LDC450

28.6

6.3

11.3

65.5

31.0

34.5

6.9

7.2

4.6

4.8

R/F/S

R/F/S

R/S

 

 

LDC650

38.1

6.3

11.3

69.0

32.5

36.5

7.9

8.2

5.7

6.1

R/F/S/M

R/F/S/M

R/S/M

R/F/S/M

S/M

LDC214

38.1

7.9

15.9

77.5

37.5

40.0

10.5

-

8.7

9.1

R/S/M

R/S/M

R/S/M

 

 

LDC205

38.1

7.9

15.9

83.5

40.5

43.0

-

-

10.3

-

S

S

 

-

 

LDC6205

44.5

7.9

15.9

83.5

40.5

43.0

12.2

12.6

9.2

9.5

R/F/S/M

R/F/S/M

R/S/M

R/F/S/M

S/M

LDC212

50.8

9.5

19.1

95.5

44.5

51.0

18.0

-

13.0

13.0

R/S/M

R/S/M

R/S/M

 

 




附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，请咨询隆德技术人员。




型号表示例·订购方法

型号表示例


LD
 430
S
 -
 AT
 -
 1L
K1

（1）
(2)
(3)
(4)
(5)


（1）链条尺寸

（2）滚子形式：R=大滚子  S=小滚子  F=F滚子 M=M滚子 N=N滚子

（3）链条规格：DT=经济型通用类型

（4）附件安装间隔：1L=每一节

（5）附件种类



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
