烟草机械输送链条Ⅱ

我司开发的烟草机械输送链条包括复烤链条、贮柜链条、喂料机链条等系列链条，能满足烟厂和烟叶复烤⼚从烟草初烤到⾹烟包装出⼚整个流程的运输需求。

应用领域

食品行业

烘焙行业

包装行业

散物料业

农业机械

烟草行业

产品手册索取



产品特点

部分零件采用特殊的耐磨材料或进行表面处理，在滚子、链板等部件的外表面喷涂一层纳米陶瓷涂层，使链条的的耐磨性增强。

一侧带导向轮，另一侧带CA1附件。

我司有丰富的客户使用案例对应的产品，也可根据客户的需求或者客户图纸定制非标产品。

烟草机械输送链条设计用于在复杂的工作环境中提供高质量的运行，确保生产过程的连续性和稳定性 。

通过合理的设计和精密制造，链条能够在烟草加工过程中适应不同的机械要求和操作条件。

由于烟草加工环境可能具有挑战性，链条具有较高的耐磨损和耐腐蚀性，以保证长期稳定运行 。

首先确定链条的尺寸和规格，链条节距、滚子直径、内节内宽等，这些参数将直接影响链轮的设计和尺寸。

链轮的齿数影响传动比和链条的张紧度。较少的齿数可能导致链条速度更快，但也可能增加链条的磨损。

链轮的齿面通常需要经过热处理，如渗碳、淬火和回火，以提高硬度和耐磨性。

可根据客户需求定制链轮的齿数、轮毂、材质等，具体请咨询隆德技术人员。

在烟叶复烤过程中，复烤链条起到至关重要的输送作用。它负责将待复烤的烟叶从一个工序输送到另一个工序，确保烟叶在整个复烤加工流程中能够顺利流转，是复烤生产线连续、稳定运行的关键部件之一。

在烟草生产过程中，贮柜链条主要用于输送和存储烟叶，它确保了烟叶在生产过程中的有序流动和合理存储，为烟草生产的连续性和稳定性提供了有力保障。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

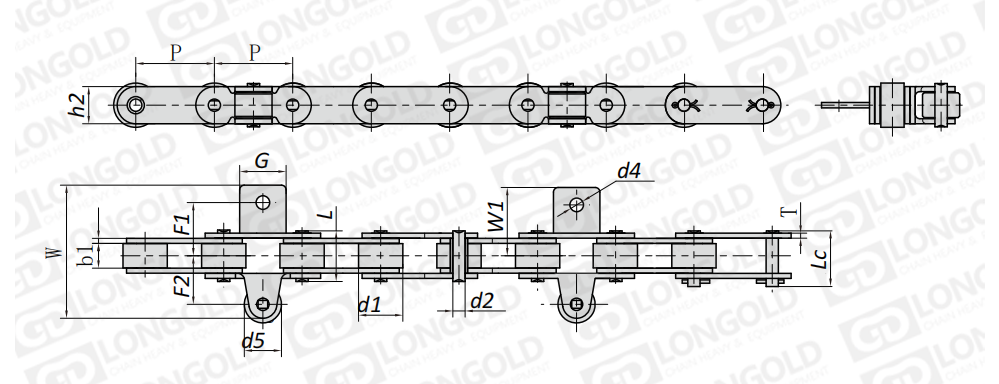

■链条本体及附件尺寸表

隆德链号

节距

滚子
直径

内节
内宽

销轴
直径

销轴长度

链板
高度

链板
厚度

附件尺寸

抗拉
强度

平均抗

拉强度

参考
重量

P

d1
max

b1
min

d2
max

L
max

Lc
max

h2
max

T
max

G

F1

F2

W1

W

d4

d5

Q
min

Q0

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LDTC-C2080R-F35-CA1F0-GR

50.8

28.58

15.75

7.92

32.7

36.5

24

3.25

30.0

33.0

32.0

45.7

86.7

8.8

24.0

请咨询

请咨询

请咨询

LDTC-C2080R-H-F70-CA1-GR

50.8

28.58

15.75

7.92

36.2

38.9

24

4.00

30.0

34.0

32.0

44.0

85.0

8.6

24.0

LDTC-C2080R-F35-CA1F1-GR

50.8

28.58

15.75

7.92

32.7

36.5

24

3.25

30.0

28.5

32.0

45.7

86.7

8.8

24.0


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详情请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 TC -
 2080 R H F70 -
 2L CA1 -
 4L
 GR

（1）
（2）
 （3）
 （4）
 （5）
（6）
 （7）

（8）


（1）烟草机械输送链

（2）链条尺寸

（3）滚子形式

（4）加重型

（5）链条规格

（6）附件安装间隔

（7）附件类型

（8）带导向轮



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
