十字节（双铰接）输送链IV

链条主要由多个链节组成，与普通输送链相比，双铰接的结构使其具有更好的灵活性。每个链节之间通过两个铰接点进行连接，这种设计使得链条在弯曲和转向时能够更加顺畅地适应不同的输送路径，减少了链条在运行过程中的应力集中，从而降低了链条的磨损和疲劳。

应用领域

汽车生产

港口机械

食品行业

糖果行业

物流运输业

产品手册索取



产品特点

链条带侧置滚且双侧带三个中孔附件。

链条采用双向十字铰接，因此它除了能做直线运动外，还可以随着轨道的曲线形状完成水平面和垂直面内的曲线运动。

输送链条的链轮和导轮均采用优质轴承钢制作，并做了防锈处理。十字链接板采用优质钢材制作，出厂前均进行80000N拉力试验，确保产品质量合格。

可通过搭配压缩空气自动喷雾加油装置，保证输送链能长期在良好润滑状态下工作。

对所有悬链线，出厂前都会进行张力校验；链条可采取双驱动装置驱动，无爬行卡滞问题，有利于提高输送机的输送效率与使用寿命。


首先确定链条的尺寸和规格，链条节距、滚子直径、内节内宽等，这些参数将直接影响链轮的设计和尺寸。

链轮的齿数影响传动比和链条的张紧度。较少的齿数可能导致链条速度更快，但也可能增加链条的磨损。

链轮的齿面通常需要经过热处理，如渗碳、淬火和回火，以提高硬度和耐磨性。

可根据客户需求定制链轮的齿数、轮毂、材质等，具体请咨询隆德技术人员。

在一些自动化生产线中，物料需要沿着复杂的路径进行输送，例如有多个弯道、上下坡或者空间受限的区域。双铰接输送链可以轻松地绕过这些复杂的路径，确保物料的平稳输送。

汽车装配线上，零部件需要在不同的工位之间进行精确的传输。双铰接输送链能够适应汽车生产线中复杂的工艺流程，将汽车车身、发动机等大型部件从一个加工区域输送到另一个区域。

滑型式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

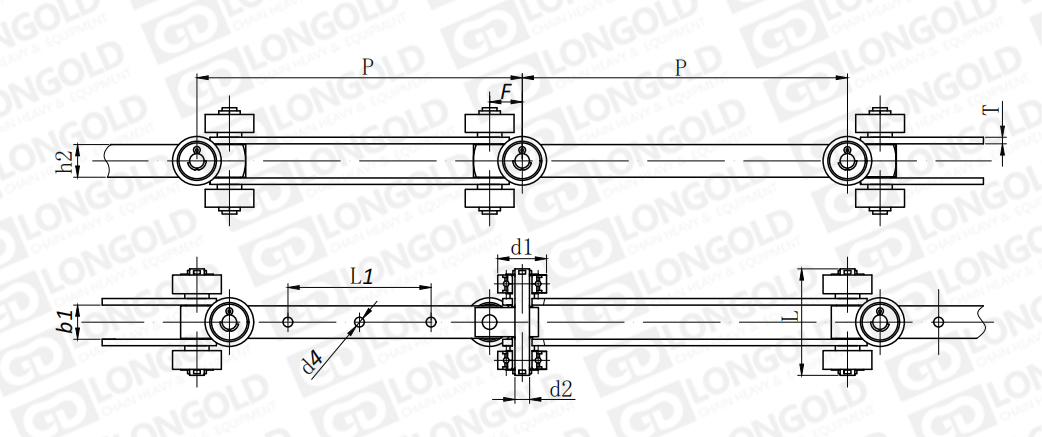

■本体及附件尺寸表

隆德链号

节距

滚子
直径

外节
内宽

销轴
直径

销轴
长度

销轴尺寸

附件尺寸

抗拉
强度

平均抗

拉强度

参考
重量

p

d1
max

b1
min

d2
max

L
max

h2
max

T
max

L1

d4

F

Q
min

Q
min

q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

kN/lbf

kN

kg/m

LDDH-P200F1-SR2-GNK3

200.0

30.0

20.0

9

65.0

20

3

88.0

6.4

20.0

请咨询

请咨询

请咨询

LDDH-P200F2-SR2-GNK3

200.0

35.0

21.0

10

64.5

20

4

88.0

6.5

20.0

LDDH-P200F3-SR2-GNK3

200.0

40.0

26.0

14

75.0

30

4

88.0

10.0

25.0

LDDH-P200F4-SR2-GNK3

200.0

45.0

32.0

14

102.0

30

6

85.0

10.5

20.0

LDDH-P200F5-SR2-GNK3

200.0

45.0

31.0

14

102.0

30

6

85.0

10.5

20.0

LDDH-P203.2F1-SR2-GNK3

203.2

47.0

30.0

14

95.0

30

4

76.2

8.4

16.5

LDDH-P203.2F2-SR2-GNK3

203.2

47.0

36.0

14

95.0

30

4

76.2

8.4

16.5


附件种类

附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。

附件可配装在每一个链节以上的链节间隔，如每偶数链节安装，为了容易进行保养，安装在外链节。

关于附件种类，详情请咨询隆德技术人员。


型号表示例·订购方法

型号表示例


LD
 DH -
 P200 F1 -
 SR2 -
 2L
 GNK3

（1）
（2）
 （3）
（4）
（5）
 （6）


（1）双铰接输送链

（2）节距

（3）链条规格

（4）带侧置滚轮

（5）附件安装间隔

（6）双侧带3个中孔附件



订购方法


标准包装订购

一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
