一侧通过安装内、外支撑片来确保链条在运行过程中的直线度,从而保证输送的平稳性和准确性。另一侧则通过内外附板安装花架,用于承载印铁产品。
可根据客户具体需求定制非标链条,详情请咨询隆德技术人员。
具有良好的同步性,能够确保印铁产品在输送过程中的平稳性和一致性。
可搭配印铁烘房链条自润滑防脱轨装置,包括位于烘房两侧的两个链轮以及连接两个链轮的链条,还包括保护盒以及与链条啮合的纠偏轮,能有效防止链条脱轨和实现自润滑。
根据客户需求来定制链轮,关于链轮的材质、齿数以及轮毂等,详情请咨询隆德技术人员。
印铁烘烤房线链条广泛应用于多个领域。
在金属薄板加工行业,它是印铁烘房输送线的关键部件,用于金属薄板表面印刷或涂料后的烘干输送。
在食品包装机械中,链条的良好同步性和输送平稳性,能够确保食品包装的质量和生产效率。
滑型式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

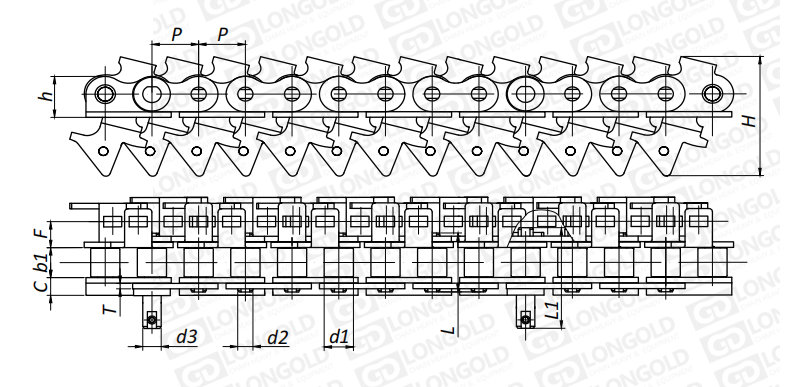

■本体及附件尺寸表
隆德链号 |
节距 |
滚子直径 |
内节内宽 |
销轴直径 |
销轴长度 |
链板尺寸 |
装配尺寸 |
抗拉强度 |
平均抗拉强度 |
|||||
P |
d1 |
b1 |
d2 |
d3 |
L1 |
L2 |
h |
T |
t |
H |
F |
Q |
Q |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kN/lbf |
kN |
|
LDMD-80F86 |
25.4 |
15.88 |
15.75 |
7.92 |
10.0 |
36.50 |
76.70 |
24.0 |
3.25 |
3.25 |
70.0 |
14.60 |
||
LDMD-16BF12 |
25.4 |
15.88 |
18.00 |
8.28 |
10.0 |
37.40 |
73.20 |
21.0 |
3.10 |
4.15 |
85.0 |
18.50 |
附件是为了将夹具安装在链条上的零部件。可根据客户要求设定安装间隔。
附件可配装在每一个链节以上的链节间隔,如每偶数链节安装,为了容易进行保养,安装在外链节。
关于附件种类,详情请咨询隆德技术人员。
型号表示例
LD |
MD |
- |
80 |
F27 |
|
(1) |
|
(2) |
(3) |
(1)印铁烘烤房线链条
(2)链条尺寸
(3)链条规格
订购方法
标准包装订购
一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
