B80系列八字型转弯轨道

八字型轨道设计能够适应不同速度的物体运行。在低速运行时，物体可以较为平稳地通过转弯处；而在高速运行时，八字型轨道的特殊形状可以提供更好的导向和稳定性。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

机加工顶部塑料轨道部分：通常采用标准SUPREME-A材质，即纯净的UHMWPE（约7百万gr/mole），具有极佳的耐磨性。

机加工回程轨道部分：采用UHMWPE材质，分子量为4百万gr/mole，适用于严苛的应用场景，通过不锈钢自攻螺丝与顶部进行连接。

回程导块：采用UHMWPE材质，分子量为4百万gr/mole，牵引链板在适合的高度进入轨道的回程部分。

转弯处呈现出特定的弧度和曲线。这种设计能够使物体在轨道上运行时更加顺畅地实现转弯，减少因转弯带来的冲击力和摩擦。

可以为运动物体提供更好的支撑和导向，增加运行的稳定性，在高速运动或承载较重物体时，能够有效防止脱轨等意外情况的发生。

有多个不同转弯角度以及材质提供选择，满足不同的需求。

适用于：880/879/881/981系列顶板链。

可根据客户需求定制轨道的材质以及转弯角度。

在选择轨道时，需要考虑安装尺寸、材质性质、转弯角度等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供方向以及载体。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

轨道的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及轨道本身材质决定润滑方式。

不同材质轨道使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■链条本体结构详见如上图

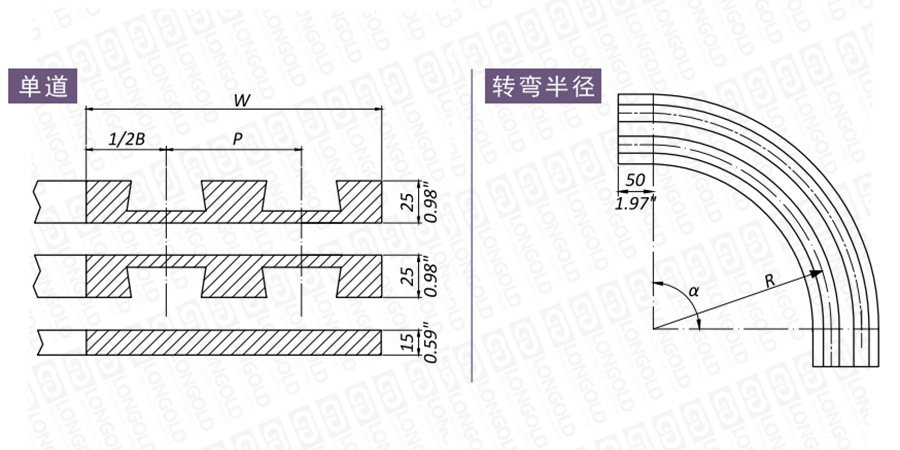

上图为B80系列八字型转弯轨道的结构图，图中已标明部分本体尺寸。

可根据客户的需求，定制轨道的材质、转弯角度等，详细请咨询隆德技术人员。


■转弯角度以及型号表示

链条系列

链片
宽度

转弯半径

轨道数目

总宽度

勾脚型转弯轨道型号

PDF图纸

DXF图纸

R

W

转弯角度α

mm

mm

inch

mm

inch

15°

30°

45°

60°

75°

90°

880

879

881

981

3 1/4"(83.8mm）

457.2

19.685

1

100

3.937

B80KD1O/1F00

B80KD10/1E00

B80KD10/1C00

B80KD10/1B00

B80KD10/1L00

B80KD10/1000

请咨询

请咨询

2

185

7.283

B80KD2O/1F00

B80KD20/1E00

B80KD20/1C00

B80KD20/1B00

B80KD20/1L00

B80KD20/1000

3

270

10.630

B80KD3O/1F00

B80KD30/1E00

B80KD30/1C00

B80KD30/1B00

B80KD3O/1L00

B80KD30/1000

4

355

13.189

B80KD4O/1F00

B80KD4O/1E00

B80KD40/1C00

B80KD40/1B00

B80KD4O/1L00

B80KD4O/1000

5

440

15.748

B80KD5O/1F00

B80KD50/1E00

B80KD50/1C00

B80KD50/1B00

B80KD50/1L00

B80KD5O/1000

500

24.016

1

100

3.937

B80KD1A/1F00

B80KD1A/1E00

B80KD1A/1C00

B80KD1A/1B00

B80KD1A/1L00

B80KD1A/1000

2

185

7.283

B80KD2A/1F00

B80KD2A/1E00

B80KD2A/1C00

B80KD2A/1B00

B80KD2A/1L00

B80KD2A/1000

3

270

10.630

B80KD3A/1F00

B80KD3A/1E00

B80KD3A/1C00

B80KD3A/1B00

B80KD3A/1L00

B80KD3A/1000

4

355

13.189

B80KD4A/1F00

B80KD4A/1E00

B80KD4A/1C00

B80KD4A/1B00

B80KD4A/1L00

B80KD4A/1000

5

440

15.748

B80KD5A/1F00

B80KD5A/1E00

B80KD5A/1C00

B80KD5A/1B00

B80KD5A/1L00

B80KD5A/1000

610

31.496

1

100

3.937

B80KD1C/1F00

B80KD1C/1E00

B80KD1C/1C00

B80KD1B/1B00

B80KD1L/1L00

B80KD10/1000

2

185

7.283

B80KD2C/1F00

B80KD2C/1E00

B80KD2C/1C00

B80KD2C/1B00

B80KD2C/1L00

B80KD2C/1000

3

270

10.630

B80KD3C/1F00

B80KD3C/1E00

B80KD3C/1C00

B80KD3C/1B00

B80KD3C/1L00

B80KD3C/10 00

4

355

13.189

B80KD4C/1F00

B80KD4C/1E00

B80KD4C/1C00

B80KD4C/1B00

B80KD4C/1L00

B80KD4C/1000

5

440

15.748

B80KD5C/1F00

B80KD5C/1E00

B80KD5C/1C00

B80KD5C/1B00

B80KD5C/1L00

B80KD5C/10 )0)

800

24.016

1

100

3.937

B80KD1T/1F00

B80KD1T/1E00

B80KD1T/1D00

B80KD1T/1B00

B80KD1T/1L00

B80KD1T/1000

2

185

7.283

B80KD2T/1F00

B80KD2T/1E00

B80KD2T/1D00

B80KD2T/1B00

B80KD2T/1L00

B80KD2T/1000

3

270

10.630

B80KD3T/1F00

B80KD3T/1E00

B80KD3T/1D00

B80KD3T/1B00

B80KD3T/1L00

B80KD3T/1000

4

355

13.189

B80KD4T/1F00

B80KD4T/1E00

B80KD4T/1D00

B80KD4T/1B00

B80KD4T/1L00

B80KD4T/1000

5

440

15.748

B80KD5T/1F00

B80KD5T/1E00

B80KD5T/1D00

B80KD5T/1B00

B80KD5T/1L00

B80KD5T/1000

6

525

20.669

B80KD6T/1F00

B80KD6T/1E00

B80KD6T/1D00

B80KD6T/1B00

B80KD6T/1L00

B80KD6T/1000

1000

19.685

1

100

3.937

B80KD1G/1F00

B80KD1G/1E00

B80KD1G/1D00

B80KD1G/1B00

B80KD1G/1L00

B80KD1G/1000

2

185

7.283

B80KD2G/1F00

B80KD2G/1E00

B80KD2G/1D00

B80KD2G/1B00

B80KD2G/1L00

B80KD2G/1000

3

270

10.630

B80KD3G/1F00

B80KD3G/1E00

B80KD3G/1D00

B80KD3G/1B00

B80KD3G/1L00

B80KD3G/1000

4

355

13.189

B80KD4G/1F00

B80KD4G/1E00

B80KD4G/1D00

B80KD4G/1B00

B80KD4G/1L00

B80KD4G/1000

5

440

15.748

B80KD5G/1F00

B80KD5G/1E00

B80KD5G/1D00

B80KD5G/1B00

B80KD5G/1L00

B80KD5G/1000

880

879

881

981

4 1/2"

（114.3mm）

610

24.016

1

130

5.118

B80KG1C/1F00

B80KG1C/1E00

B80KG1C/1D00

B80KG1C/1B00

B80KG1C/1L00

B80KG1C/1000

2

250

9.843

B80KG2C/1F00

B80KG2C/1E00

B80KG2C/1D00

B80KG2C/1B00

B80KG2C/1L00

B80KG2C/1000

800

31.496

1

130

5.118

B80KG1T/1F00

B80KG1T/1E00

B80KG1T/1D00

B80KG1T/1B00

B80KG1T/1L00

B80KG1T/1000

2

250

9.843

B80KG2T/1F00

B80KG2T/1E00

B80KG2T/1D00

B80KG2T/1B00

B80KG2T/1L00

B80KG2T/1000

1000

39.370

1

130

5.118

B80KG1G/1F00

B80KG1G/1E00

B80KG1G/1D00

B80KG1G/1B00

B80KG1G/1L00

B80KG1G/1000

2

250

9.843

B80KG2G/1F00

B80KG2G/1E00

B80KG2G/1D00

B80KG2G/1B00

B80KG2G/1L00

B80KG2G/1000

881

981

7 1/2"

（190.5mm）

610

24.016

1

130

5.118

B80KL1C/1F00

B80KL1C/1E00

B80KL1C/1D00

B80KL1C/1B00

B80KL1C/1L00

B80KL1C/1000

2

250

9.843

B80KL2C/1F00

B80KL2C/1E00

B80KL2C/1D00

B80KL2C/1B00

B80KL2C/1L00

B80KL2C/1000

800

31.496

1

130

5.118

B80KL1T/1F00

B80KL1T/1E00

B80KL1T/1D00

B80KL1T/1B00

B80KL1T/1L00

B80KL1T/1000

2

250

9.843

B80KL2T/1F00

B80KL2T/1E00

B80KL2T/1D00

B80KL2T/1B00

B80KL2T/1L00

B80KL2T/1000

1000

39.370

1

130

5.118

B80KL1G/1F00

B80KL1G/1E00

B80KL1G/1D00

B80KL1G/1B00

B80KL1G/1L00

B80KL1G/1000

2

250

9.843

B80KL2G/1F00

B80KL2G/1E00

B80KL2G/1D00

B80KL2G/1B00

B80KL2G/1100

B80KL2G/1000

注：上表对应纯净的UHMWPE材质规格型号。顶部材质可根据要求提供自润滑UHMWPE和充油聚酰胺。具体型号表示请阅读下表。


■材质

轨道材质

材质特性

适用链条

应用

顶部材质

型号表示

SUPREME-A标准材质

超高分子聚乙烯(约7百万gr/mole)，良好的耐磨性和低摩擦系数

金属顶板链，塑料顶板链

干燥或润滑条件下，理想的低/中速应用。

UHMWPE/自润滑/充油聚酰胺

如上表所示

SUPREME-L

超高分子聚乙烯(约7-9百万gr/mole)，出众的耐磨性，结合高级润滑油，确保优异的滑动性能

金属顶板链，塑料顶板链

适用于干燥或减少润滑条件下的中/高速的应用。

用"B80D"替换"B80"

SUPREME-S

特殊高级充油聚酰胺，绝佳的耐磨性与极高的PV限值。仅用于干摩擦运行。

塑料顶板链

适用于干燥条件下的高速应用。

用"B80P"替换"B80"


型号表示例


B80
KD1
O
 / 1F00
（1）
（2）
（3）
（4）


（1）转弯轨道系列

（2）轨道数目

（3）型号

（4）规格


订购方法

订购轨道时的注意事项

必须确认顶板链链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把链轮以及轨道的各项要求提供后进行订购。或者咨询隆德技术人员。




×
