机加工顶部塑料轨道部分：通常采用标准SUPREME-A材质，即纯净的UHMWPE（约7百万gr/mole），具有极佳的耐磨性。
机加工回程轨道部分：采用UHMWPE材质，分子量为4百万gr/mole，适用于严苛的应用场景，通过不锈钢自攻螺丝与顶部进行连接。
回程导块：采用UHMWPE材质，分子量为4百万gr/mole，牵引链板在适合的高度进入轨道的回程部分。
转弯处呈现出特定的弧度和曲线。这种设计能够使物体在轨道上运行时更加顺畅地实现转弯，减少因转弯带来的冲击力和摩擦。
可以为运动物体提供更好的支撑和导向，增加运行的稳定性，在高速运动或承载较重物体时，能够有效防止脱轨等意外情况的发生。
有多个不同转弯角度以及材质提供选择，满足不同的需求。
适用于：882系列顶板链。
可根据客户需求定制轨道的材质以及转弯角度。
在选择轨道时，需要考虑安装尺寸、材质性质、转弯角度等因素，如有需要，请咨询隆德技术人员。
产品广泛与链条配合使用，为其输送物料提供方向以及载体。
在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。
轨道的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及轨道本身材质决定润滑方式。
不同材质轨道使用的润滑方式有所不同，详情请咨询隆德技术人员。
点击图片放大

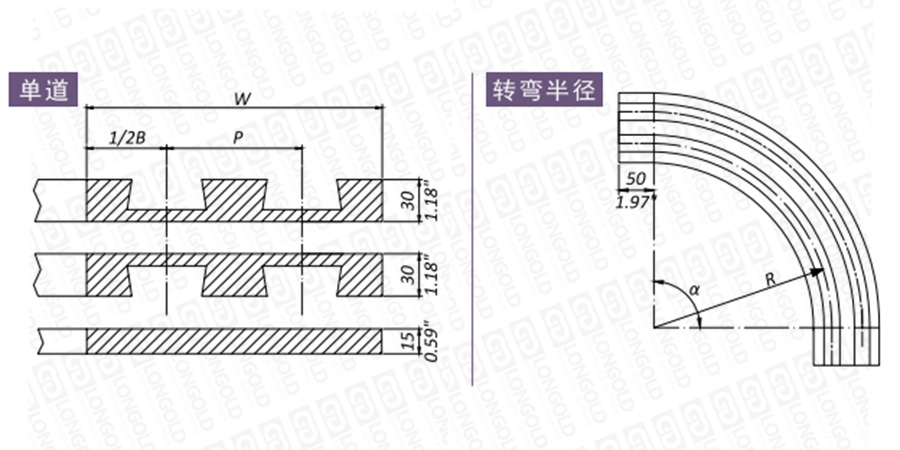

■链条本体结构详见如上图
上图为B82系列八字型转弯轨道的结构图，图中已标明部分本体尺寸。
可根据客户的需求，定制轨道的材质、转弯角度等，详细请咨询隆德技术人员。
■转弯角度以及型号表示
链条系列
链片宽度
转弯半径
轨道数目
总宽度
勾脚型转弯轨道型号
PDF图纸
DXF图纸
R
W
转弯角度α
mm
inch
mm
inch
15°
30°
45°
60°
75°
90°
882
4 1/2"
（114.3mm）
610
24.016
1
130
5.118
B82KG1C/1F00
B82KG1C/1E00
B82KG1C/1C00
B82KG1C/1B00
B82KG1C/1L00
B82KG1C/1000
800
31.496
1
130
5.118
B82KG1T/1F00
B82KG1T/1E00
B82KG1T/1C00
B82KG1T/1B00
B82KG1T/1L00
B82KG1T/1000
1000
39.370
1
130
5.118
B82KG1G/1F00
B82KG1G/1E00
B82KG1G/1C00
B82KG1G/1B00
B82KG1G/1L00
B82KG1G/1000
7 1/2"
（190.5）
610
24.016
1
200
7.874
B82KL1C/1F00
B82KL1C/1E00
B82KL1C/1C00
B82KL1C/1B00
B82KL1C/1L00
B82KL1C/1000
800
31.496
1
200
7.874
B82KL1T/1F00
B82KL1T/1E00
B82KL1T/1C00
B82KL1T/1B00
B82KL1T/1L00
B82KL1T/1000
1000
39.370
1
200
7.874
B82KL1G/1F00
B82KL1G/1E00
B82KL1G/1C00
B82KL1G/1B00
B82KL1G/1L00
B82KL1G/1000
10"
（254mm）
610
24.016
1
270
10.630
B82KM1C/1F00
B82KM1C/1E00
B82KM1C/1C00
B82KM1C/1B00
B82KM1C/1L00
B82KM1C/1000
800
31.496
1
270
10.630
B82KM1T/1F00
B82KM1T/1E00
B82KM1T/1C00
B82KM1T/1B00
B82KM1T/1L00
B82KM1T/1000
1000
39.370
1
270
10.630
B82KM1G/1F00
B82KM1G/1E00
B82KM1G/1C00
B82KM1G/1B00
B82KM1G/1L00
B82KM1G/1000
12"
（304.8）
610
24.016
1
320
12.598
B82KN1C/1F00
B82KN1C/1E00
B82KN1C/1C00
B82KN1C/1B00
B82KN1C/1L00
B82KN1C/1000
800
31.496
1
320
12.598
B82KN1T/1F00
B82KN1T/1E00
B82KN1T/1C00
B82KN1T/1B00
B82KN1T/1L00
B82KN1T/1000
1000
39.370
1
320
12.598
B82KN1G/1F00
B82KN1G/1E00
B82KN1G/1C00
B82KN1G/1B00
B82KN1G/1L00
B82KN1G/1000
注：上表对应纯净的UHMWPE材质规格型号。顶部材质可根据要求提供自润滑UHMWPE和充油聚酰胺。具体型号表示请阅读下表。
■材质
轨道材质
材质特性
适用链条
应用
顶部材质
型号表示
超高分子聚乙烯(约7百万gr/mole)，良好的耐磨性和低摩擦系数
金属顶板链，塑料顶板链
干燥或润滑条件下，理想的低/中速应用。
UHMWPE/自润滑/充油聚酰胺
如上表所示
SUPREME-L
超高分子聚乙烯(约7-9百万gr/mole)，出众的耐磨性，结合高级润滑油，确保优异的滑动性能
金属顶板链，塑料顶板链
适用于干燥或减少润滑条件下的中/高速的应用。
用"B82D"替换"B82"
SUPREME-S
特殊高级充油聚酰胺，绝佳的耐磨性与极高的PV限值。仅用于干摩擦运行。
塑料顶板链
适用于干燥条件下的高速应用。
用"B82P"替换"B82"
SUPREME-A标准材质
|
B82 |
|
KG1 |
|
C |
/ |
1F00 |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）转弯轨道系列
（2）轨道数目
（3）型号
（4）规格
