双倍节距中孔链

在双倍节距链条（仅限小滚子型双倍节距链条）两侧的链板上开孔的链条。又叫中孔链，可根据客户需求非标定制中孔间隔和孔径大小。

应用领域

食品行业

糖果行业

烘焙行业

包装行业

医疗行业

烟草行业

产品手册索取



产品特点

本体链条为S型滚子双倍节距链，两侧链板开孔。

可直接在链板穿销作为附件，易于安装和更换。

附件安装精度好。

严格控制材料的性能，采用先进的热处理工艺，由此，最大限度的提高链条的强度和耐磨能力。

即使在链条安装于设备中的状态下也可简单地交换附件，维修作业，或变更间隔。

输送能力大，可承载较大的载荷。

输送速度准确稳定，能保证精确的同步输送。

有多种尺寸规格可供选择，满足多样化的使用需求。

链轮齿数在30齿以上时可是用A系列标准链轮。

链轮齿数在30齿以下时，需使用双倍节距链轮。

可根据客户需求定制链轮轴以及链轮轮毂部分尺寸。

产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要方便快捷，不需要另外安装工装板直接输送物料的产线。

SS规格：SUS304不锈钢材质，标准的耐环境链条。

NS规格：SUS304不锈钢材质，适用于比SS规格更需要出色的耐磨性的情况下使用。

NP规格：对链条实施了镀镍处理，外观美丽，且具有轻度耐腐蚀性，可以在沾水的环境下使用。

技术参数

点击图片放大

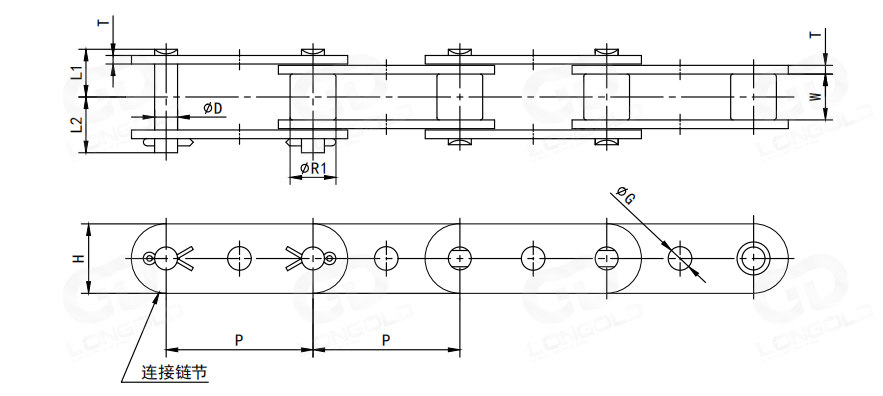

■产品尺寸表

链条尺寸&形式

节距

滚子直径

内节内宽

销轴

过渡销长

链板

附件

单位链节数

最大容

许张力

参考重量

P

R

W

直径D

L1

L2

L

T

H

G

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

节/10FT

kN/kgf

kg/m

LDC2040S-GNK1

25.40

7.92

7.95

3.97

8.25

9.95

18.2（18.6）

1.5

12.0

4.1

120

请咨询

请咨询

LDC2050S-GNK1

31.75

10.16

9.53

5.09

10.3

12.0

22.6（23.9）

2.0

15.0

5.1

96

LDC2060S-GNK1

38.10

11.91

12.70

5.96

14.55

16.55

31.5（32.8）

3.2

17.2

6.1

80

LDC2080S-GNK1

50.80

15.88

15.88

7.94

18.3

20.9

39.9（42.1）

4.0

23.0

8.1

60

LDC2100S-GNK1

63.50

19.05

19.05

9.54

21.8（22.3）

24.5（24.9）

47.5（50.0）

4.8（5.0）

28.6

10.1

48

注：

1.（）内为不锈钢链条。

2.记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
 C2040S - SS -
 1L GNK1


（1）
（2）
（3）
 （4）


（1）链条尺寸

（2）本体链条规格：SS=SS规格

（3）附件安装间隔：1L=每节带中孔

（4）附件类型：中孔附件


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
