020 - 22197679

塑料组合链条PC规格

内链节采用工程塑料、外链节采用304不锈钢材质，可以免加油使用，并且具有耐腐蚀性。除了标准PC规格，还有超级耐化学品规格。

应用领域

机械工程

食品行业

糖果行业

包装行业

造纸行业

印刷行业

产品手册索取



产品特点

使用工程塑料内节，外链节采用SUS304。

免加油，具有耐腐蚀性。

低噪音：与钢制链条相比，噪音降低约5dB。

工程塑料颜色：白色。

使用温度范围：-20℃~80℃。


链条具有耐腐蚀性，可用于有水或者湿度较高的工作环境。

链条可以免加油使用，适合于不能加油的工作环境。

链条重量轻且低噪音，适用于对产品重量和噪音有要求的工作环境。

链条有A、B系列。


客户需根据使用环境与链条规格选择合适的链轮型号。

链轮为专用链轮，具体请咨询隆德技术人员。


产品广泛应用于汽车、电气、食品等的零件组装生产线。

在汽车行业、电子行业、物流行业、食品等零件检查生产线。

其他各种需要静音、耐腐蚀的堆积生产线。


因为销子、外链板使用了钛、内链节使用了工程塑料（白色），所以适于在塑料链条PC不能满足耐腐蚀性的情况下使用。

最大容许张力是塑料链条PC规格的60%，所以选型时请注意。

技术参数

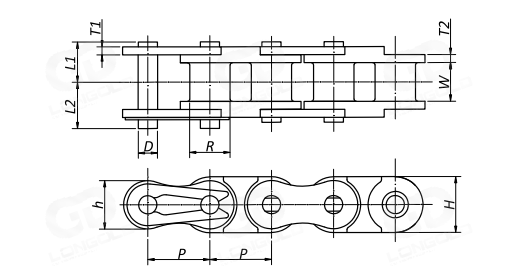

点击图片放大



■PC（标准规格）产品尺寸表

隆德链号

节距

滚子
直径
内节内宽

链板厚度

链板宽度

销轴

单位
链节数
最大
容许张力
参考
重量

P

R

W

T1

T2

H

h

直径D

L1

L2

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

节/10FT

kN/lbf

kg/m

LD25-PC-1

6.35

3.30

3.18

0.75

1.3

6.0

5.05

2.31

4.5

5.5

160(特殊)

请咨询

请咨询

LD35-PC-1

9.525

5.40

4.78

1.25

2.2

9.0

7.8

3.59

6.85

7.85

320

LD40-PC-1

12.70

7.92

7.95

1.5

1.5

12.0

10.4

3.97

8.25

9.95

240

LD50-PC-1

15.875

10.16

9.53

2.0

2.0

15.0

13.0

5.09

10.3

12.0

192

LD60-PC-1

19.05

11.91

12.70

2.4

2.4

18.1

15.6

5.96

12.85

14.75

160

注：

1. 将不锈钢链条替换成塑料链条时，请再次确认链条张力。

2. 无过渡链节。

2. 记载的尺寸为标称尺寸，可能与实际尺寸不同。


■PC-SY（超级耐化学品规格）产品尺寸表

隆德链号

节距

滚子
直径
内节
内宽

链板厚度

链板宽度

销轴

单位
链节数
最大
容许张力
参考
重量

P

R

W

T1

T2

H

h

直径D

L1

L2

Q

mm

mm

mm

mm

mm

mm

mm

mm

mm

mm

节/10FT

kN/lbf

kg/m

LD40-PC-SY-1

12.70

7.92

7.95

1.5

1.5

12.0

10.4

3.97

8.25

9.95

240

请咨询

请咨询

LD50-PC-SY-1

15.875

10.16

9.53

2.0

2.0

15.0

13.0

5.09

10.3

12.0

192

LD50-PC-SY-1

19.05

11.91

12.70

2.4

2.4

18.1

15.6

5.96

12.85

14.75

160

注：

1. 记载的尺寸为标称尺寸，可能与实际尺寸不同。


型号表示例


LD
40 - PC-SY -
 1


（1）
（2）
（3）


（1）链条编号

（2）链条规格：PC=PC标准规格，PC-SY=超级耐化学品规格

（3）链条列数：


订购方法

标准包装订购

一般按标准包装（10Ft，即3.048米）为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
