双排链条导轨S-T型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨。

产品种类：静压导轨

产品材质：750UPE


高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。

可配用C型槽钢。

链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

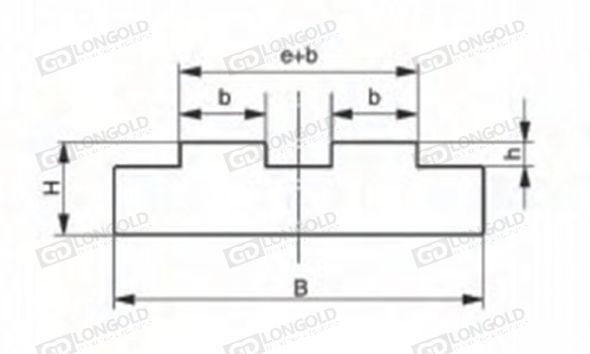

技术参数

点击图片放大



导轨型号

配用链条型号

B

H

b

h

e+b

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

LD06B-2-S-T

06B-2

25

10

5.3

1.5

15.6

请咨询

请咨询

LD08B-2-S-T-F1

08B-2

35

10

7.2

2.2

21.2

LD08B-2-S-T-F2

08B-2

35

15

7.2

2.2

21.2

LD08B-2-S-T-F3

08B-2

35

20

7.2

2.2

21.2

LD08B-2-S-T-F4

08B-2

35

30

7.2

2.2

21.2

LD10B-2-S-T

10B-2

40

10

9.0

2.6

25.6

LD12B-2-S-T-F2

12B-2

45

15

10.9

2.4

30.4

LD12B-2-S-T-F1

12B-2

45

10

10.9

2.4

30.4

LD16B-2-S-T

16B-2

47.8

15

15.8

3.5

47.8

LD20B-2-S-T

20B-2

54.7

15

18.2

4.2

54.7

LD24B-2-S-T

24B-2

72

20

23.6

5.5

72.0

LD28B-2-S-T

28B-2

88.4

25

28.8

6.8

88.4

LD32B-2-S-T

32B-2

87.4

30

28.8

7.7

87.4

LD35-2-S-T

35-2

25

10

4.4

2.3

14.5

LD40-2-S-T

40-2

35

10

7.4

2.4

21.8

LD50-2-S-T

50-2

40

10

8.8

2.8

26.9

LD60-2-S-T

60-2

40

15

11.8

3.5

34.6

LD80-2-S-T

80-2

44

15

14.8

4.7

44.0

LD100-2-S-T

100-2

53

20

17.8

6.4

53.0

LD120-2-S-T

120-2

69

20

23.7

8.0

69.0

LD140-2-S-T

140-2

72

20

23.7

9.7

72.0

LD160-2-S-T

160-2

88

25

29.7

11.3

88.0


型号表示例·订购方法

型号表示例


LD
08B -
 2 -
 S -
 T
 -
 F1


（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨系列

（5）导轨规格



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。





×
