单排链条导轨S-CKG16H型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨

产品种类：静压导轨

产品材质：750UPE

配用槽钢：C型槽钢

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。


槽钢材质：304、铝合金、镀锌钢

优点：导轨安装拆卸简易，如导轨有劳损，更换方便快捷；

高导向精度，只需用螺丝紧固钢槽，可确保导轨不会变形；

如工作温度改变，导轨可有足够空间扩张或收缩。

链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

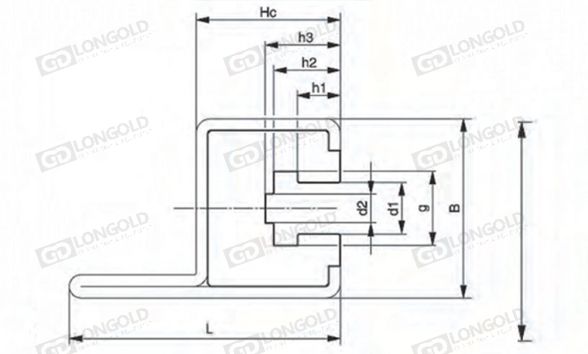

技术参数

点击图片放大



导轨型号

配用链条型号

C-型槽钢

B

Hc

L

d1

d2

g

h1

h2

h3

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD16B-1-S-CKG16H

16B-1

C16H

45

40

62

16.4

10

24

16

25.7

27.7

请咨询

请咨询

LD20B-1-S-CKG16H

20B-1

C16H

45

40

62

20

11

28

18

29.5

31.7

LD80-1-S-CKG16H

80-1

C16H

45

40

62

16.7

10

26.5

14.8

23.5

25.6

LD100-1-S-CKG16H

100-1

C16H

45

40

62

20

11.9

33

17.4

28.7

31.2


型号表示例·订购方法

型号表示例


LD
 08B -
 1
 -
 S
 -
 CKG15V

（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨类型



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

1.链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

2.链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

3.链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。





×
