滑道痕迹:直线导轨
产品种类:静压导轨
产品材质:750UPE
配用槽钢:C型槽钢
高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。
采用超高分子聚乙烯材质,产品经济环保无污染。
使用温度范围-200℃~80℃。
具有减震作用,且在潮湿环境下不易受潮。
槽钢材质:304、铝合金、镀锌钢
优点:导轨安装拆卸简易,如导轨有劳损,更换方便快捷;
高导向精度,只需用螺丝紧固钢槽,可确保导轨不会变形;
如工作温度改变,导轨可有足够空间扩张或收缩。
链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。
点击图片放大

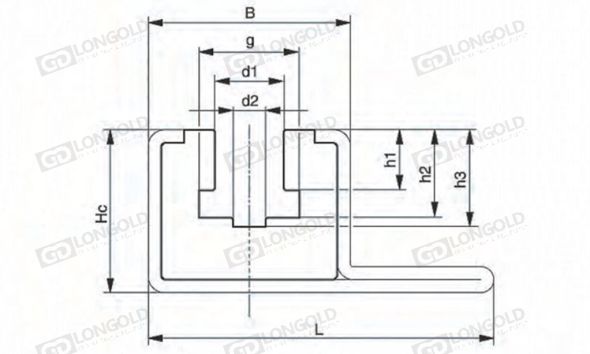

导轨型号 |
配用链条型号 |
C-型槽钢 |
B |
Hc |
L |
d1 |
d2 |
g |
h1 |
h2 |
h3 |
PDF图纸 |
DXF图纸 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|||||
LD16B-1-S-CKG17V |
16B-1 |
C17V |
45 |
40 |
67 |
16.4 |
10 |
24 |
16 |
25.7 |
27.7 |
||
LD20B-1-S-CKG17V |
20B-1 |
C17V |
45 |
40 |
67 |
20 |
11 |
28 |
18 |
29.5 |
31.7 |
||
LD80-1-S-CKG17V |
80-1 |
C17V |
45 |
40 |
67 |
16.7 |
10 |
26.5 |
14.8 |
23.5 |
25.6 |
||
LD100-1-S-CKG17V |
100-1 |
C17V |
45 |
40 |
67 |
20 |
11.9 |
33 |
17.4 |
28.7 |
31.2 |
型号表示例
LD |
|
16B |
- |
1 |
- |
S |
- |
CKG17V |
|
|
(1) |
|
(2) |
|
(3) |
|
(4) |
(1)链条尺寸
(2)链条排数
(3)链条导轨
(4)导轨类型
订购方法
标准包装订购 |
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。 |
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。 |
|
|
按所需长度订购 |
可把链条编制成您指定的长度交货。 |
请把使用链条的长度换算成链条的链节数后订购。 |
1.链条导轨是一种静压导轨,用于支撑和导向链条,减少链条磨擦,降低噪音,增强链条使用寿命。
2.链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。
3.链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用,是印刷机制造业值得信赖的伙伴。
