单排链条导轨S-CT型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨

产品种类：静压导轨

产品材质：750UPE

配用槽钢：C型槽钢

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。


槽钢材质：304、铝合金、镀锌钢

优点：导轨安装拆卸简易，如导轨有劳损，更换方便快捷；

高导向精度，只需用螺丝紧固钢槽，可确保导轨不会变形；

如工作温度改变，导轨可有足够空间扩张或收缩。



链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

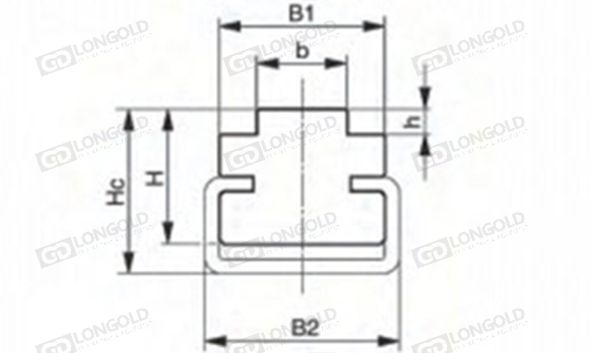

技术参数

点击图片放大



导轨型号

配用链条型号

C-型槽钢

B1

B2

H

Hc

b

h

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

LD06B-S-CT3

06B-1

C3

17

20

14

17

5.4

1.5

请咨询

请咨询

LD083-1-S-CT3

083-1

C3

17

20

14

17

4.5

1.5

LD085-1-S-CT3

085-1

C3

17

20

14

17

6.2

2.2

LD08B-1-S-CT1

08B-1

C1

20

24

10

11

7.4

2.2

LD08B-1-S-CT3

08B-1

C3

17

20

14

17

7.4

2.2

LD10B-1-S-CT3

10B-1

C3

17

20

14

17

9.3

2.6

LD12B-1-S-CT3

12B-1

C3

20

20

14

17

11.3

2.4

LD12B-1-S-CT5

12B-1

C5

24

28

14

18

11.3

2.4

LD16B-1-S-CT5

16B-1

C5

24

28

14

18

16

3.5

LD20B-1-S-CT5

20B-1

C5

28

28

14

18

18

4.2

LD24B-1-S-CT9

24B-1

C9

33

38

23

30

24

5.5

LD28B-1-S-CT9

28B-1

C9

38

38

23

30

30

6.8

LD32B-1-S-CT9

32B-1

C9

38

38

23

30

30

7.7

LD32B-1-S-CT12

32B-1

C12

60

60

25

35

30

7.7

LD35-1-S-CT3

35-1

C3

17

20

14

17

4.4

2.3

LD40-1-S-CT3

40-1

C3

17

20

14

17

7.4

2.4

LD50-1-S-CT3

50-1

C3

17

20

14

17

8.8

2.8

LD60-1-S-CT5

60-1

C5

24

28

14

20

11.8

3.5

LD80-1-S-CT5

80-1

C5

24

28

14

20

14.8

4.7

LD100-1-S-CT5

100-1

C5

24

28

18

23

17.8

6.4

LD120-1-S-CT9

120-1

C9

33

38

22

30

23.7

8

LD140-1-S-CT9

140-1

C9

33

38

25

32

23.7

9.7

LD160-1-S-CT12

160-1

C12

55

60

30

40

29.7

11.3


型号表示例·订购方法

型号表示例


LD
08B -
 1
 -
 S -
 CT1


（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨类型


订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

1.链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

2.链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

3.链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。





×
