单排链条导轨S-CTS型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨

产品种类：静压导轨

产品材质：750UPE

配用槽钢：C型槽钢

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。


槽钢材质：304、铝合金、镀锌钢

优点：导轨安装拆卸简易，如导轨有劳损，更换方便快捷；

高导向精度，只需用螺丝紧固钢槽，可确保导轨不会变形；

如工作温度改变，导轨可有足够空间扩张或收缩。


链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

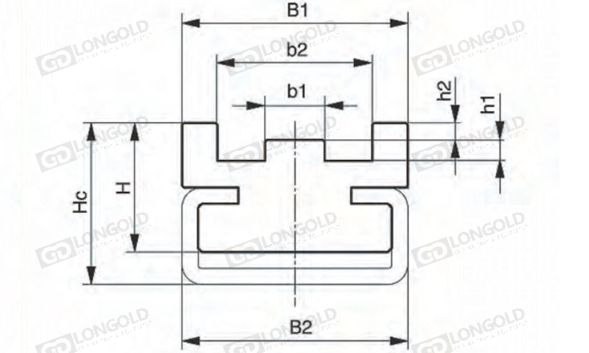

技术参数

点击图片放大

导轨型号

配用链条型号

C-型槽钢

B1

B2

H

Hc

b1

b2

h1

h2

PDF 图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

LD06B-1-S-CTS3

06B-1

C3

20

20

14

17

3.8

13.0

1.5

1.1

请咨询

请咨询

LD083-1-S-CTS3

083-1

C3

20

20

14

17

3.0

12.4

1.6

1.4

LD085-1-S-CTS3

085-1

C3

22

20

14

17

4.5

15.1

2.2

1.6

LD08B-1-S-CTS3

08B-1

C3

25

20

16

20

5.7

16.3

2.2

1.6

LD10B-1-S-CTS3

10B-1

C3

25

20

16

20

4.1

16.1

2.6

2.1

LD10B-1-S-CTS5

10B-1

C5

28

28

16

20

7.4

19.2

2.6

2.1

LD12B-1-S-CTS5

12B-1

C5

30

28

18

22

9.2

21.8

2.4

2.8

LD16B-1-S-CTS9

16B-1

C9

42

38

25

30

15.0

35.0

3.5

3.3

LD20B-1-S-CTS9

20B-1

C9

50

38

30

35

16.8

40.0

4.2

4.0

LD35-1-S-CTS3

35-1

C3

20

20

14

17

3.7

11.0

2.3

0.7

LD40-1-S-CTS3

40-1

C3

25

20

14

18

6.3

15.5

2.4

1.8

LD50-1-S-CTS5

50-1

C5

30

28

18

22

7.5

19.5

2.8

2.3

LD60-1-S-CTS5

60-1

C5

35

28

20

25

10.1

24.4

3.5

2.7

LD80-1-S-CTS9

80-1

C9

40

38

25

32

12.6

31.3

4.7

3.6

LD100-1-S-CTS9

100-1

C9

50

38

30

37

15.1

38.4

6.4

4.3

LD120-1-S-CTS12

120-1

C12

60

60

35

40

20.2

48.6

8.0

5.0

LD140-1-S-CTS12

140-1

C12

70

60

35

43

20.2

52.5

9.7

5.7

LD160-1-S-CTS12

160-1

C12

80

60

40

47

25.2

62.5

10.3

6.4



型号表示例·订购方法

型号表示例


LD
 16B
 -
 1
 -
 S -
 CTS3

（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨类型



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。




×
