单排链条导轨S-K型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨。

产品种类：静压导轨

产品材质：750UPE

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。

可配用C型槽钢。

链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

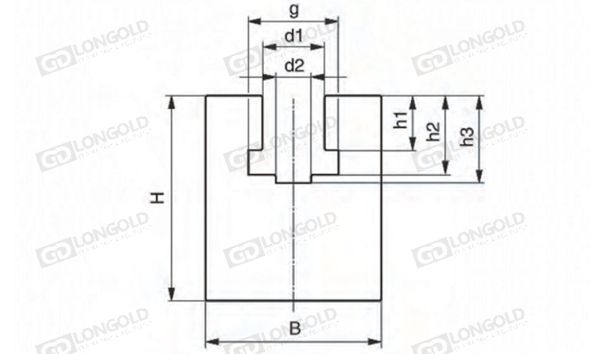

技术参数

点击图片放大



导轨型号

配用链条型号

B

H

d1

d2

g

h1

h2

h3

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

mm

mm

mm

LD06B-1-S-K

06B-1

20

25

6.6

4.0

9.4

5.5

8.9

10.0

请咨询

请咨询

LD083-1-S-K

083-1

20

25

8.0

5.0

10.8

4.5

8.0

9.5

LD085-1-S-K

085-1

24

30

8.0

5.0

11.8

6.2

9.8

11.3

LD08B-1-S-K

08B-1

24

30

8.9

5.0

12.8

7.4

11.5

13.0

LD10B-1-S-K

10B-1

30

35

10.6

6.0

15.4

9.3

13.5

14.9

LD12B-1-S-K

12B-1

40

35

12.4

7.0

17.0

11.3

15.9

17.5

LD16B-1-S-K

16B-1

40

45

16.4

10.0

24.0

16.0

25.7

27.7

LD20B-1-S-K

20B-1

50

50

20.0

11.0

28.0

18.0

29.5

31.7

LD24B-1-S-K

24B-1

60

60

27.0

16.0

36.6

24.0

38.2

41.2

LD28B-1-S-K

28B-1

60

70

30.0

17.0

41.0

30.0

47.0

49.0

LD32B-1-S-K

32B-1

70

75

31.0

19.0

44.6

30.0

47.3

50.0

LD35-1-S-K

35-1

20

25

5.3

4.5

10.0

4.4

7.8

9.3

LD40-1-S-K

40-1

25

30

8.3

5.0

13.2

7.4

11.7

13.4

LD50-1-S-K

50-1

30

35

10.7

6.4

16.5

8.8

14.5

16.2

LD60-1-S-K

60-1

35

40

12.5

7.4

19.8

11.8

18.5

20.5

LD80-1-S-K

80-1

40

45

16.7

9.9

26.5

14.8

23.5

25.6

LD100-1-S-K

100-1

50

50

20.0

11.9

33.1

17.8

28.7

31.2

LD120-1-S-K

120-1

60

60

23.3

13.9

39.8

23.7

36.9

39.6

LD140-1-S-K

140-1

65

60

26.7

15.9

46.4

23.7

38.9

41.7

LD160-1-S-K

160-1

75

70

30.0

17.8

53.0

29.7

47.0

50.3


型号表示例·订购方法

型号表示例


LD
08B -
 1
 -
 S -
 K


（1）
（2）
（3）
（4）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨系列



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。





×
