单排链条导向条S-T型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨。

产品种类：静压导轨

产品材质：750UPE

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。


可配用C型槽钢。

链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

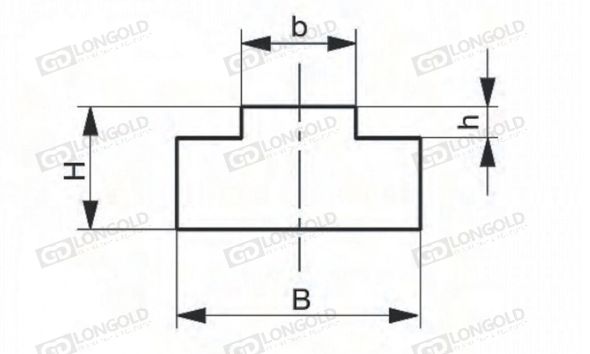

技术参数

点击图片放大



导轨型号

配用链条型号

B

H

b

h

PDF图纸

DXF图纸

mm

mm

mm

mm

LD06B-1-S-T

06B-1

15

10

5.4

1.5

请咨询

请咨询

LD08B-1-S-T-F1

08B-1

20

10

7.4

2.2

LD08B-1-S-T-F2

08B-1

20

15

7.4

2.2

LD08B-1-S-T-F3

08B-1

20

20

7.4

2.2

LD08B-1-S-T-F4

08B-1

20

30

7.4

2.2

LD10B-1-S-T-F1

10B-1

20

10

9.3

2.6

LD10B-1-S-T-F2

10B-1

20

15

9.3

2.6

LD10B-1-S-T-F3

10B-1

20

20

9.3

2.6

LD10B-1-S-T-F4

10B-1

20

30

9.3

2.6

LD12B-1-S-T-F2

12B-1

25

15

11.3

2.4

LD12B-1-S-T-F3

12B-1

25

20

11.3

2.4

LD12B-1-S-T-F4

12B-1

25

30

11.3

2.4

LD16B-1-S-T-F2

16B-1

40

15

16.0

3.5

LD16B-1-S-T-F3

16B-1

40

20

16.0

3.5

LD16B-1-S-T-F4

16B-1

40

30

16.0

3.5

LD20B-1-S-T

20B-1

45

15

18.0

4.2

LD24B-1-S-T

24B-1

60

15

24.0

5.5

LD28B-1-S-T

28B-1

75

20

30.0

6.8

LD32B-1-S-T

32B-1

80

20

30.0

7.7

LD35-1-S-T

35-1

15

10

4.4

2.3

LD40-1-S-T

40-1

20

15

7.4

2.4

LD50-1-S-T

50-1

20

15

8.8

2.8

LD60-1-S-T

60-1

25

15

11.8

3.5

LD80-1-S-T

80-1

40

15

14.8

4.7

LD100-1-S-T

100-1

45

20

17.8

6.4

LD120-1-S-T

120-1

55

20

23.7

8.0

LD140-1-S-T

140-1

60

25

23.7

9.7

LD160-1-S-T

160-1

70

25

29.7

11.3

型号表示例.订购方法

型号表示例


LD
08B -
 1
 -
 S -
 T
 -
 F1


（1）
（2）
（3）
（4）
（5）


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨系列

（5）导轨规格



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。




×
