三排链条导轨S-T型

链条导轨也叫链条导向件，是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

应用领域

机械工程

食品行业

产品手册索取



产品特点

滑道痕迹：直线导轨。

产品种类：静压导轨

产品材质：750UPE

高耐磨、耐温、精密、稳固、无声、环保等高精度的链条导向。

采用超高分子聚乙烯材质，产品经济环保无污染。

使用温度范围-200℃～80℃。

具有减震作用，且在潮湿环境下不易受潮。

可配用C型槽钢。

链条导轨被广泛地应用在包装机械、输送设备、印刷设备等。

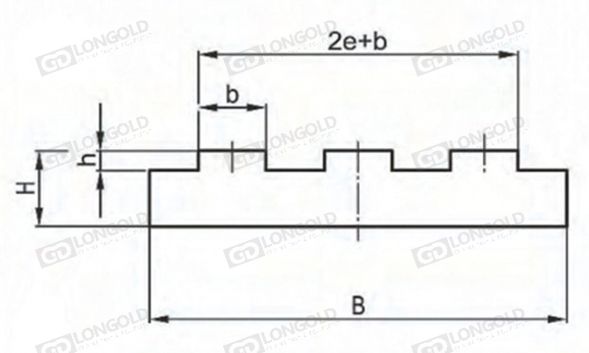

技术参数

点击图片放大



导轨型号

配用链条型号

B

H

b

h

2e+b

PDF图纸

DXF图纸

mm

mm

mm

mm

mm

LD06B-3-S-T

06B-3

35

10

5.3

1.5

25.9

请咨询

请咨询

LD08B-3-S-T

08B-3

45

10

7.1

2.2

34.9

LD10B-3-S-T

10B-3

55

10

8.9

2.6

42.1

LD12B-3-S-T

12B-3

60

15

10.7

2.4

49.7

LD16B-3-S-T

16B-3

79.5

20

15.7

3.5

79.5

LD20B-3-S-T

20B-3

91

20

18.0

4.2

91

LD24B-3-S-T

24B-3

120

25

23.4

5.5

120

LD35-3-S-T

35-3

35

10

4.2

2.3

24.5

LD40-3-S-T

40-3

45

10

7.2

2.4

36

LD50-3-S-T

50-3

55

10

8.7

2.8

44.9

LD60-3-S-T

60-3

68

15

11.7

3.5

57.3

LD80-3-S-T

80-3

73.2

20

14.6

4.7

73.2

LD100-3-S-T

100-3

89.2

20

17.6

6.4

89.2

LD120-3-S-T

120-3

114.3

25

23.5

8.0

114.3



型号表示例·订购方法

型号表示例


LD
08B -
 3 -
 S -
 T


（1）
(2)
(3)
(4)


（1）链条尺寸

（2）链条排数

（3）链条导轨

（4）导轨系列



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

导向件适用范围

链条导轨是一种静压导轨，用于支撑和导向链条，减少链条磨擦，降低噪音，增强链条使用寿命。

链条导轨、链条导向件广泛应用在产品物料包装、罐装和输送机器、食品包装机、冶金设备等。

链条导轨及导向件在印刷机、书本胶装机、模切机、胶钉联动线、骑马钉等产线上都有着很好的运用，是印刷机制造业值得信赖的伙伴。





×
