A系列镀达克罗滚子链条

隆德所有碳钢材料制成的链条均可表面处理，零件表面经过镀锌处理，具有美丽外观的同时适合在室外雨水侵蚀等场合使用，但不能防止浓的化学液体腐蚀。可在-10°C～60°C环境下可使用。如果选择适合使用温度的润滑油，到150°C也可使用。

应用领域

机械工程

食品行业

产品手册索取



产品特点

隆德镀锌滚子链条符合ASME / ANSI、ISO、DIN、JIS等标准。

可组装成单排、双排和多排，以适用所传动的功率和不同的配置空间。

对标准滚子链条进行镀锌处理，具有美丽外观。镀锌链条的外观为青白色。那是锌镀层经过钝化处理后又进行漂白处理的结果。

在-10°C～60°C环境下可使用。如果选择适合使用温度的润滑油，到150°C也可使用。

链条两面都能用，可进行多轴传动。

方便安装、替换。

能获取较大减速比。

能获得长轴间距（通常4米以下）。通过变更链节数，对轴间距自由度较高是一大特点。

可使用A系列标准滚子链轮。

可对链轮的齿部根据实际需要进行淬火硬化处理。

可在有轻微腐蚀的场合中使用，例如室外，经常暴露在湿润的空气中的场合等。

镀锌链条不能用于有较高浓度化学腐蚀气体或者液体的场合中。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

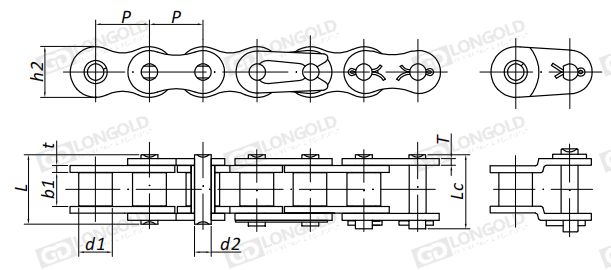

技术参数

点击图片放大



隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

*LD25-DR-1

6.35

3.3

3.18

2.31

7.9

8.4

6.00

0.80

请咨询

请咨询

请咨询

*LD35-DR-1

9.53

5.08

4.77

3.58

12.4

13.17

9.00

1.3

LD41-DR-1

12.70

7.77

6.25

3.58

13.75

15.00

9.91

1.3

LD40-DR-1

12.70

7.95

7.85

3.96

16.60

17.80

12.00

1.50

LD50-DR-1

15.875

10.16

9.40

5.08

20.70

22.20

15.09

2.03

LD60-DR-1

19.05

11.91

12.57

5.94

25.90

27.70

18.00

2.42

LD80-DR-1

25.40

15.88

15.75

7.92

32.70

35.00

24.00

3.25

LD100-DR-1

31.75

19.05

18.90

9.53

40.40

44.70

30.00

4.00

LD120-DR-1

38.10

22.23

25.22

11.10

50.30

54.30

35.70

4.80

LD140-DR-1

44.45

25.40

25.22

12.70

54.40

59.00

41.00

5.60

LD160-DR-1

50.8

28.58

31.55

14.27

64.80

69.60

47.80

6.40


注：带“*”表示链条为套筒链，表中滚子直径d1为套筒直径。

图中表示单排镀达克罗滚子链条，如需定制排数，请联系我司。

型号表示例·订购方法

型号表示例


LD
40
-
DR -
1

（1）

（2）

（3）

（1）链条编号

（2）镀镍克罗链条

（3）排数


订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

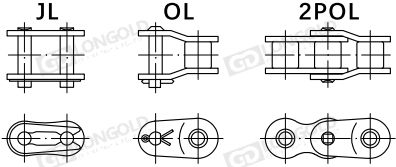

适用连接链节


JL 连接链节

OL 过渡链节

LD25-DR-1

LD35-DR-1

LD41-DR-1

LD40-DR-1

LD50-DR-1

LD60-DR-1

LD80-DR-1

LD100-DR-1

LD120-DR-1

LD140-DR-1

LD160-DR-1

LD35-DR-1

LD41-DR-1

LD40-DR-1

LD50-DR-1

LD60-DR-1

LD80-DR-1

LD100-DR-1

LD120-DR-1

LD140-DR-1

LD160-DR-1


连接链节：

LD80-DR-1~LD160-DR-1的连接链节为开口销型(2面铆)。

LD100-DR-1和LD120-DR-1的本体部连接链节都为开口销型。


过渡链节：

LD25-DR-1的过渡链节为2节距过渡链节。





×
