A系列双倍节距传动链条

双节距精密滚子传动链是由短节距精密滚子链派生出来的，它的节距是短节距精密滚子链的两倍，其它结构形式与零件尺寸与短节距精密滚子链相同。相较于短节距传动链，双倍节距传动链是一种轻型链条，适用于传递功率小，速度较低，传动中心距离更长的场合。

应用领域

机械工程

食品行业

产品手册索取



产品特点

隆德双节距精密滚子传动链符合ASME / ANSI、ISO、JIS等标准。

由短节距精密滚子链派生而来，节距是短节距滚子链条的两倍，其它结构形式和零件尺寸与短节距滚子链相同。

链条可选用的材质为不锈钢和碳钢。

链条两面都能用，可进行多轴传动。

方便安装、替换。

相同长度时，重量比普通滚子链要轻，适用于中低速中心距较大的轻载传动。

可使用A系列标准滚子链轮。

可对链轮的齿部根据实际需要进行淬火硬化处理。

双节距传动链作为长距离的空间连续运输驱动链条，广泛用于悬挂线和涂装生产线。

相同长度时，重量比普通滚子链要轻，适用于中低速中心距较大的轻载传动，如输送装置等。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

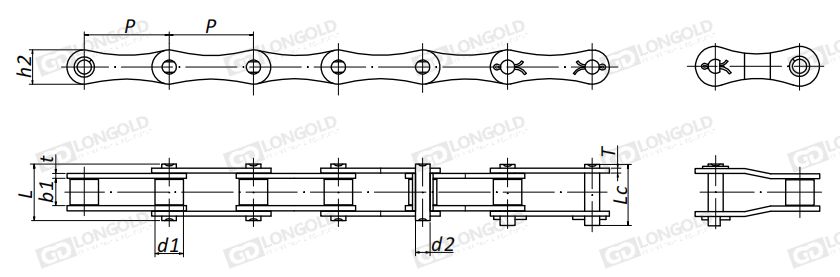

技术参数

点击图片放大



隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

LD2040

25.40

7.95

7.85

3.96

16.6

17.8

12.0

1.50

请咨询

请咨询

请咨询

LD2050

31.75

10.16

9.40

5.08

20.7

22.2

15.0

2.03

LD2060

38.10

11.91

12.57

5.94

25.9

27.7

18.0

2.42

LD2080

50.80

15.88

15.75

7.92

32.7

36.5

24.0

3.23

LD2100

63.50

19.05

18.90

9.53

40.4

44.7

30.0

4.00

LD2120

76.20

22.23

25.22

11.10

50.3

54.3

35.7

4.80


型号表示例·订购方法

型号表示例


LD
 2040

（1）


（1）链条编号：2040A系列双节距传动链


订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

适用连接链节

JL 连接链节

LD2040

LD2050

LD2060

LD2080

LD2100

LD2120




×
