加重系列开口销型三排滚子链条

隆德加重系列开口销滚子链条符合ASME / ANSI 标准，链条每节连接处销轴一端采用开口形式，用开口销卡住以防外链片脱落。同时，这类链条的链板厚度等同于ANSI标准对应的下一级较大节距链条的链板厚度。此类链条特别适合应用在重负载的较为恶劣的工作环境中。

应用领域

机械工程

食品行业

产品手册索取



产品特点

隆德重系列开口销型滚子链条符合ASME / ANSI标准。

可组装成单排、双排和多排，以适用所传动的功率和不同的配置空间。

在增加了链板的厚度的同时采用了开口销结构，提高了链条抗冲击能力，且链条每节都可以方便拆卸更换。


链条两面都能用，可进行多轴传动。

方便安装、替换。

能获取较大减速比。

能获得长轴间距（通常4米以下）。通过变更链节数，对轴间距自由度较高是一大特点。

链轮的齿部需做硬化处理。

链轮材料选择碳素相当于35#钢以上，并且对驱动部的链轮的齿尖部进行淬火硬化处理。

在更换链条时，如果使用条件和链条尺寸均不发生变化，可选用A系列标准滚子链轮。

多列链条由于尺寸不同，所以不能使用标准滚子链轮。(如有特殊需要，请联系隆德链条的技术人员)

节距越大，链的各部分尺寸和重量也越大，承载能力越高，链轮尺寸和重量也随之增大。因此，设计时在保证承截能力的前提下，应尽量采用较小的节距。

载荷较大时可选用双排链或者多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。

连接链节采用了开口销的形式，大大增加了使用的便捷性，但是其稳定性弱于铆接型，在选用链条时，要注意该项。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

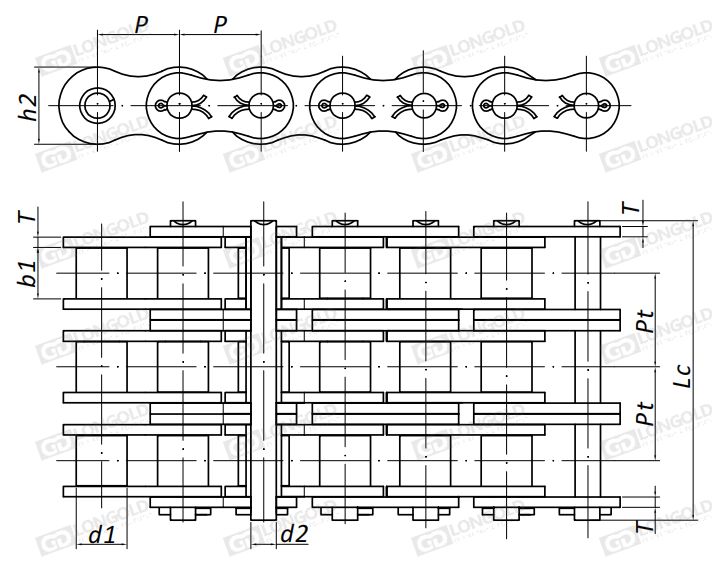

技术参数

点击图片放大



隆德链号

ANSI/ISO链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

Lc

h2

T

Pt

max

min

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

LD60H-CP-3

60H-3

19.05

11.91

12.57

5.94

83.8

18.0

3.25

26.11

请咨询

请咨询

请咨询

LD80H-CP-3

80H-3

25.4

15.88

15.75

7.92

104.6

24.0

4.00

32.59

LD100H-CP-3

100H-3

31.75

19.05

18.90

9.53

125.1

30.0

4.80

39.09

LD120H-CP-3

120H-3

38.1

22.23

25.22

11.10

155.2

35.7

5.60

48.87

LD140H-CP-3

140H-3

44.45

25.40

25.22

12.70

166.6

41.0

6.40

52.20

LD160H-CP-3

160H-3

50.8

28.58

31.55

14.27

196.8

47.8

7.20

61.90

LD180H-CP-3

180H-3

57.15

35.71

35.48

17.46

224.8

53.6

8.00

69.16

LD200H-CP-3

200H-3

63.5

39.68

37.85

19.85

250.1

60.0

9.50

78.31

LD240H-CP-3

240H-3

76.2

47.63

47.35

23.81

324.3

72.3

9.50

101.22


型号表示例.订购方法

型号表示例


LD
 50
 H
 -
 CP
 -
 3

（1）
 (2)
(3)
(4)


（1）链条编号

（2）加重型

（3）开口销链条

（4）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

开口销的装配

1、用手或钳子将开口销插入圆柱销内，不能用榔头将开口销打进去。

2、用螺丝刀将开口销掰开。

3、掰开开口销的角度，原则上为60°。若与工件相碰时，可将开口销卷起来。

4、开口销在打开时，注意使分开的部分平直、对称。不允许长短不齐带R形和上空档。

5、固定带槽螺母时，开口销的打开角度原则上是60°，适当拧卷几圈。但与周围有妨碍或绝缘距离不够时要将开口销卷起来。


×
