SH系列短节距重载滚子链条

SH系列滚子链条的销轴经过淬火硬化处理，其抗拉强度比A系列标准滚子链增加约25% -35%，并能提供较高的抗振动负载，参数尺寸与重载系列滚子链相同。

应用领域

机械工程

食品行业

产品手册索取



产品特点

链条的基本尺寸与重载型A系列滚子链条相同。

可组装成单排、双排和多排，以适用所传动的功率和不同的配置空间。（如需多排，请咨询隆德技术人员）

抗拉强度较A系列标准滚子链增加约25%-35%，具备优良的疲劳强度和抗冲击性能。

高链长精度、高耐磨性能。

链条两面都能用，可进行多轴传动。

方便安装、替换。

能获取较大减速比。

能获得长轴间距（通常4米以下）。通过变更链节数，对轴间距自由度较高是一大特点。

可使用A系列标准滚子链轮。

小链轮的齿端请进行淬火硬化处理。

请使用35#钢规格以上的碳钢链轮。

在更换现有链条时，如果客户的使用条件不变，链条尺寸也不变的场合，可使用A系列标准滚子链轮。

节距越大，链的各部分尺寸和重量也越大，承载能力越高，链轮尺寸和重量也随之增大。因此，设计时在保证承截能力的前提下，应尽量采用较小的节距。

载荷较大时可选用双排链或者多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。

SH系列链条为低速或中速强力传动链条，如在高速范围使用，请选择A系列标准滚子链条。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

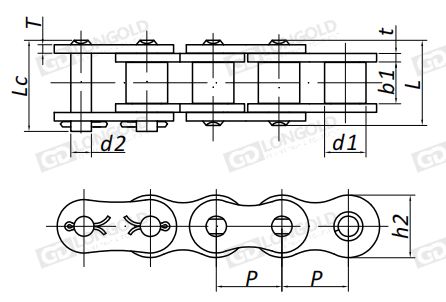

技术参数

点击图片放大


隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术

参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

*LD25SH-1

6.35

3.3

3.18

2.31

9.0

-

6.0

1.04

请咨询

请咨询

请咨询

*LD35SH-1

9.525

5.08

4.77

3.58

13.3

14.3

9.0

1.50

LD40SH-1

12.70

7.95

7.85

3.96

18.8

19.9

12.0

2.03

LD50SH-1

15.875

10.16

9.40

5.08

22.1

23.4

15.1

2.42

LD60SH-1

19.05

11.91

12.57

5.94

29.2

31.6

18.0

3.25

LD60SH-F1

19.05

11.91

9.50

5.94

25.4

27.6

18.0

3.25

LD80SH-1

25.40

15.88

15.75

7.92

36.2

37.7

24.0

4.00

LD100SH-1

31.75

19.05

18.90

9.53

43.6

46.9

30.0

4.80

LD120SH-1

38.10

22.23

25.22

11.10

53.5

57.5

35.7

5.60

LD140SH-1

44.45

25.4

25.22

12.70

57.6

62.2

41.0

6.40

LD160SH-1

50.80

28.58

31.55

14.27

68.2

73.0

47.8

7.20

LD180SH-1

57.15

35.71

35.48

17.46

75.9

81.6

53.6

8.00

LD200SH-1

63.50

39.68

37.85

19.85

86.6

93.5

60.0

9.50

LD240SH-1

76.20

47.63

47.35

23.81

109.6

115.9

72.3

12.70

LD955SH-1

28.58

21.3

17.46

11.10

46.8

-

30.6

6.40/5.60

#LDC60SH-1

19.05

12.7

11.10

7.11

29.3

-

18.9

4.0/3.25

#LDC63SH-1

19.05

14.29

9.55

7.30

27.9

-

19.6

4.15/3.25

#LDC70SH-1

22.225

15.6

14.30

7.94

36.6

-

22.6

4.80/4.00

#LDC70SH-F1

22.23

15.6

14.30

7.93

35.8

-

23.5

4.8/4.0

注：带“*”表示链条为套筒链，滚子直径中的d1代表套筒直径；

带“#”号表示链条为直链板。

型号表示例·订购方法

型号表示例


LD
 80
 SH -
 1

（1）
 （2）
（3）


（1）链条编号

（2）链条系列

（3）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

适用连接链节

注∶LD40-SH-1的连接链节为弹簧销型。





×
