SPH系列高强度短节距三排超级重载滚子链条

SPH系列高强度超级重载滚子链条链板形状与SP系列链条相同，链板厚度加厚，厚度为A系列对应的下一级较大节距链条的链板厚度。适于在更高的容许张力、抗拉强度、冲击吸收性条件下使用。

应用领域

汽车生产

机械工程

食品行业

产品手册索取



产品特点

链条的链板形状与SP系列高强度滚子链相同，链板厚度加厚，为A系列对应的下一级较大节距链条的链板厚度。

可组装成单排、双排和多排，以适用所传动的功率和不同的配置空间。

抗拉强度较A系列标准滚子链大幅增加，适于在更高的容许张力、抗拉强度、冲击吸收性条件下使用。

链条两面都能用，可进行多轴传动。

方便安装、替换。

能获取较大减速比。

能获得长轴间距（通常4米以下）。通过变更链节数，对轴间距自由度较高是一大特点。

可使用A系列标准滚子链轮。

小链轮的齿端请进行淬火硬化处理。

请使用35#钢规格以上的碳钢链轮。

在更换现有链条时，如果客户的使用条件不变，链条尺寸也不变的场合，可使用A系列标准滚子链轮。

节距越大，链的各部分尺寸和重量也越大，承载能力越高，链轮尺寸和重量也随之增大。因此，设计时在保证承截能力的前提下，应尽量采用较小的节距。

载荷较大时可选用双排链或者多排链，但排数一般不超过三排或四排，以免由于制造和安装误差的影响使各排链受载不均。

SPH系列链条为低速或中速强力传动链条，如在高速范围使用，请选择A系列标准滚子链条。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

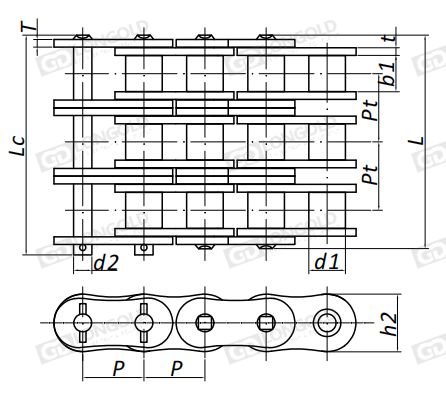

技术参数

点击图片放大



隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

其他技术

参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

Pt

max

min

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD80-SPH-3

25.40

15.88

15.75

7.94

101.4

104.6

24.1

4.0

32.59

请咨询

请咨询

请咨询

LD100-SPH-3

31.75

19.05

18.95

9.54

121.8

125.1

30.1

4.8

39.09

LD120-SPH-3

38.10

22.23

25.22

11.11

151.2

155.2

36.2

5.6

48.87

LD140-SPH-3

44.45

25.40

25.22

12.71

162.0

166.6

42.2

6.4

52.20

LD160-SPH-3

50.80

28.58

31.55

14.29

192.0

196.8

48.2

7.2

61.90

LD200-SPH-3

63.50

39.68

37.85

19.85

243.2

250.1

60.3

9.5

78.31

型号表示例·订购方法

型号表示例


LD
 80
 -
 SPH
 -
 3

（1）
（2）
（3）


（1）链条编号

（2）链条系列

（3）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

适用连接链节

注：无过渡链节。请选择偶数链节数使用。





×
