参照ANSI、DIN、GB等标准。
外啮合齿形链的链板的工作边是外侧直线齿廓，而外侧直线齿廓与链轮轮齿的啮合定位稳定。
由于啮合定位是在瞬时完成的，因而多边形效应较严重，冲击和振动较大、噪声较大、磨损较严重。
是通过工作链板与链轮齿的渐开线齿形进行啮合传动，滚子链和套筒链相比啮合噪声较小。
链节是多片式结构，且结构紧凑，可靠性高。
各链节因磨损而伸长是均匀的，因此保持有较高的运动精度高。
齿形链的链轮是特制的，如有需要，请咨询隆德技术人员。
值得注意的是，31齿及以下齿数的链轮，需要做齿部硬化处理。
广泛应用于汽车制造业、农业机械、工程机械等领域，为各类机械、设施传递动力，如：轨道磨床、加工中心、平地机械、汽车生产线、纺织机械等。
|
润滑方式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |

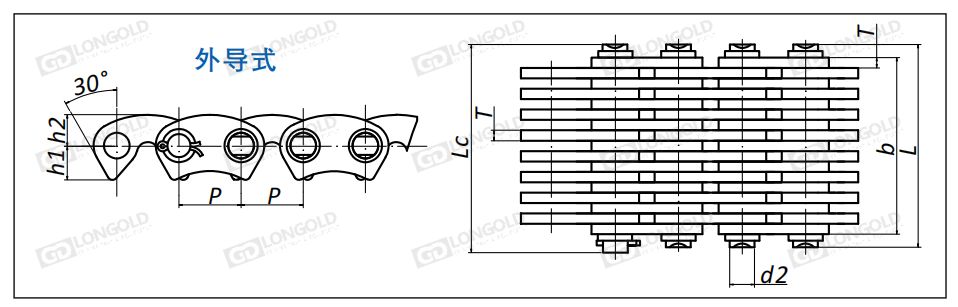

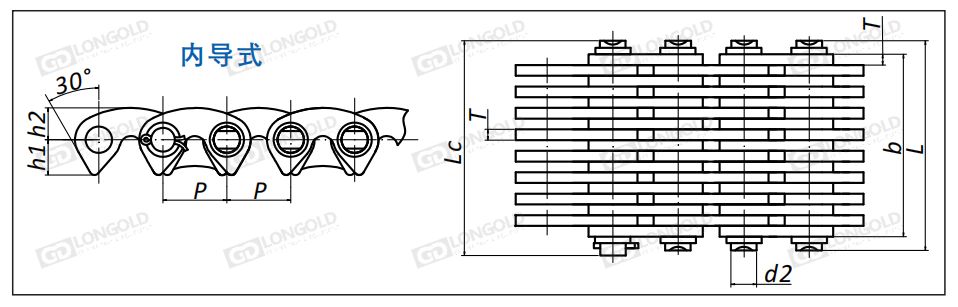

点击图片放大
隆德链号
GB链号
节距
链宽
片数
销轴直径
销轴长度
孔中心
到齿尖距离
链板高度
导向型式
链板厚度
其他技术参数
PDF图纸
DXF图纸
P
b
d2
L
Lc
h2
T
min
n
max
max
max
h1
max
max
mm
mm
mm
mm
mm
mm
mm
mm
LDSC3-W10.5-S
SC3
9.525
10.5
7
3.95
15.8
17.5
5.3
10.0
外导式
1.5
LDSC3-W13.5-S
SC3
9.525
13.5
9
3.95
18.5
20.0
5.3
10.0
外导式
1.5
LDSC3-W16.5-S
SC3
9.525
16.5
11
3.95
21.5
23.0
5.3
10.0
外导式
1.5
LDSC3-W19.5-S
SC3
9.525
19.5
13
3.95
24.5
26.0
5.3
10.0
外导式
1.5
LDSC3-W22.5-S
SC3
9.525
22.5
15
3.95
27.5
29.0
5.3
10.0
外导式
1.5
LDSC3-W28.5-M
SC3
9.525
28.5
19
3.95
33.5
35.0
5.3
10.0
内导式
1.5
LDSC3-W34.5-M
SC3
9.525
34.5
23
3.95
39.5
41.5
5.3
10.0
内导式
1.5
LDSC3-W37.5-M
SC3
9.525
37.5
25
3.95
42.5
44.0
5.3
10.0
内导式
1.5
LDSC3-W40.5-M
SC3
9.525
40.5
27
3.95
45.5
47.5
5.3
10.0
内导式
1.5
LDSC3-W43.5-M
SC3
9.525
43.5
29
3.95
48.5
50.2
5.3
10.0
内导式
1.5
LDSC3-W46.5-M
SC3
9.525
46.5
31
3.95
51.5
53.0
5.3
10.0
内导式
1.5
LDSC4-W19.5-S
SC4
12.70
19.5
13
5.08
24.5
26.0
7.0
13.4
外导式
1.5
LDSC4-W22.5-S
SC4
12.70
22.5
15
5.08
27.5
29.0
7.0
13.4
外导式
1.5
LDSC4-W25.5-S
SC4
12.70
25.5
17
5.08
30.5
32.0
7.0
13.4
外导式
1.5
LDSC4-W28.5-M
SC4
12.70
28.5
19
5.08
33.5
35.0
7.0
13.4
内导式
1.5
LDSC4-W34.5-M
SC4
12.70
34.5
23
5.08
39.5
41.0
7.0
13.4
内导式
1.5
LDSC4-W40.5-M
SC4
12.70
40.5
27
5.08
45.5
47.0
7.0
13.4
内导式
1.5
LDSC4-W46.5-M
SC4
12.70
46.5
31
5.08
51.5
53.0
7.0
13.4
内导式
1.5
LDSC4-W52.5-M
SC4
12.70
52.5
35
5.08
57.5
59.0
7.0
13.4
内导式
1.5
LDSC4-W61.5-M
SC4
12.70
61.5
41
5.08
67.8
69.5
7.0
13.4
内导式
1.5
LDSC5-W22-M
SC5
15.875
22
11
5.92
29.0
30.2
8.7
16.7
内导式
2.0
LDSC5-W26-M
SC5
15.875
26
13
5.92
33.0
34.2
8.7
16.7
内导式
2.0
LDSC5-W30-M
SC5
15.875
30
15
5.92
37.0
38.2
8.7
16.7
内导式
2.0
LDSC5-W34-M
SC5
15.875
34
17
5.92
41.0
42.2
8.7
16.7
内导式
2.0
LDSC5-W38-M
SC5
15.875
38
19
5.92
45.0
46.2
8.7
16.7
内导式
2.0
LDSC5-W42-M
SC5
15.875
42
21
5.92
49.0
50.3
8.7
16.7
内导式
2.0
LDSC5-W46-M
SC5
15.875
46
23
5.92
53.0
54.2
8.7
16.7
内导式
2.0
LDSC5-W50-M
SC5
15.875
50
25
5.92
57.0
58.4
8.7
16.7
内导式
2.0
LDSC5-W54-M
SC5
15.875
54
27
5.92
61.0
62.4
8.7
16.7
内导式
2.0
LDSC5-W62-M
SC5
15.875
62
31
5.92
69.0
70.4
8.7
16.7
内导式
2.0
LDSC5-W66-M
SC5
15.875
66
33
5.92
73.0
74.4
8.7
16.7
内导式
2.0
LDSC5-W70-M
SC5
15.875
70
35
5.92
77.0
78.4
8.7
16.7
内导式
2.0
LDSC5-W78-M
SC5
15.875
78
39
5.92
85.0
86.4
8.7
16.7
内导式
2.0
型号表示例
|
LD |
SC3 |
- |
W10.5 |
- |
S |
|
|
（1） |
|
（2） |
|
（3） |
（1）链号
（2）链宽
（3）导向型式：M：内导式，S：外导式
订购方法
|
标准包装订购 |
|
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。 |
|
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。 |
|
|
|
|
|
按所需长度订购 |
|
可把链条编制成您指定的长度交货。 |
|
请把使用链条的长度换算成链条的链节数后订购。 |
1.额定功率与链轮的转速有关，传动的选择是建立在增速和减速基础上的。
2.对于有惰轮、多于两个链轮的链传动、复杂工作载荷或者有其他特殊要求的工况时，请咨询隆德技术人员。
3.在要求传动平稳且噪声低的场合，选择小节距的链条和多齿数的链轮，则可将噪声和震动减至最低程度。
4.在选择齿形链传动时，要考虑齿形链传动输入端和输出端的载荷类型。
