外接触式齿形链 II

隆德外接触式齿形链条，是链板以外侧齿廓与链轮轮齿接触的齿形链。按限位方式可选择内导式和外导式。外接触式齿形链条啮合定位稳定，但多边形效应较严重、冲击和振动较大、噪声较大、磨损较严重。

应用领域

机械工程

食品行业

产品手册索取



产品特点

参照ANSI、DIN、GB等标准。

工作边和链轮轮齿是点接触，链板的工作边和链轮的工作齿面磨损较大。

由于减小了链条多边形效应中的横向跳动，因而振动减轻，传动平稳。

内啮合齿形链的最后定位是以内侧齿廓与链轮轮齿接触定位的，定位不够稳定。

是通过工作链板与链轮齿的渐开线齿形进行啮合传动，滚子链和套筒链相比啮合噪声较小。

链节是多片式结构，且结构紧凑，可靠性高。

各链节因磨损而伸长是均匀的，因此保持有较高的运动精度高。

齿形链的链轮是特制的，如有需要，请咨询隆德技术人员。

值得注意的是，31齿及以下齿数的链轮，需要做齿部硬化处理。

多用在摩托车和汽车发动机的正时链传动中，如正时传动、机油泵、共轨泵、高压泵、平衡轴等。


润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

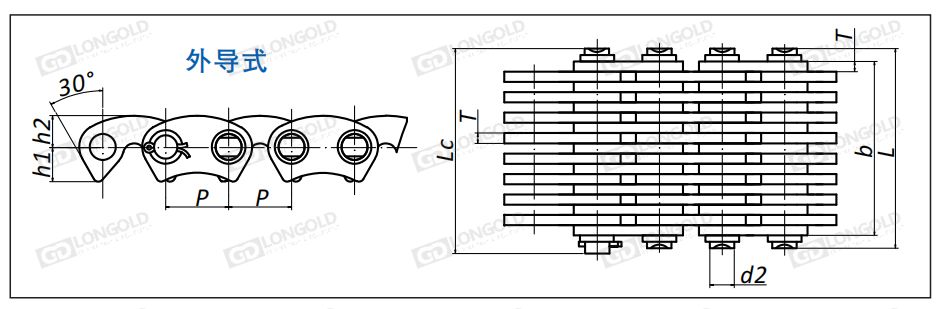

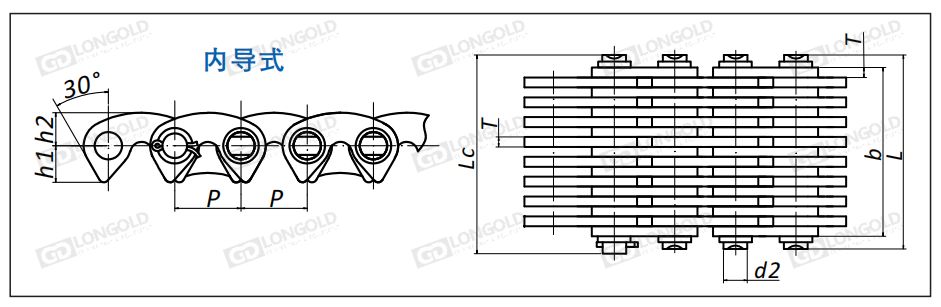

技术参数

点击图片放大



隆德链号

节距

链宽

销轴直径

销轴长度

孔中心

到齿尖距离

链板高度

链板厚度

导向型式

片数

其他技术参数

PDF图纸

DXF图纸

P

b

d2

L

Lc

h2

T

min

max

max

max

h1

max

max

n

mm

mm

mm

mm

mm

mm

mm

mm

LDCSC4-W19.5-M

12.70

19.5

5.08

24.5

26.0

6.62

12.1

1.5

内导式

13

请咨询

请咨询

请咨询

LDCSC4-W22.5-M

12.70

22.5

5.08

27.5

29.0

6.62

12.1

1.5

内导式

15

LDCSC4-W28.5-M

12.70

28.5

5.08

33.5

35.0

6.62

12.1

1.5

内导式

19

LDCSC4-W31.5-M

12.70

31.5

5.08

36.5

38.0

6.62

12.1

1.5

内导式

21

LDCSC4-W37.5-M

12.70

37.5

5.08

42.5

44.0

6.62

12.1

1.5

内导式

25

LDCSC4-W49.5-M

12.70

49.5

5.08

54.5

56.0

6.62

12.1

1.5

内导式

33

LDCSC4-W19.5-S

12.70

19.5

5.08

24.5

26.0

6.62

12.1

1.5

外导式

13

LDCSC4-W22.5-S

12.70

22.5

5.08

27.5

29.0

6.62

12.1

1.5

外导式

15

LDCSC4-W28.5-S

12.70

28.5

5.08

33.5

35.0

6.62

12.1

1.5

外导式

19

LDCSC4-W31.5-S

12.70

31.5

5.08

36.5

38.0

6.62

12.1

1.5

外导式

21

LDCSC4-W37.5-S

12.70

37.5

5.08

42.5

44.0

6.62

12.1

1.5

外导式

25


型号表示例·订购方法

型号表示例


LDC
 SC4 -
 W19.5 -
 M
（1）
（2）
（3）
（4）


（1）内接触式齿形链

（2）齿形链链号

（3）链宽

（4）导向型式：M：内导式，S：外导式



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

齿形链的选择

1.额定功率与链轮的转速有关，传动的选择是建立在增速和减速基础上的。

2.对于有惰轮、多于两个链轮的链传动、复杂工作载荷或者有其他特殊要求的工况时，请咨询隆德技术人员。

3.在要求传动平稳且噪声低的场合，选择小节距的链条和多齿数的链轮，则可将噪声和震动减至最低程度。

4.在选择齿形链传动时，要考虑齿形链传动输入端和输出端的载荷类型。





×
