020 - 22197679

A系列单排非标滚子链

隆德滚子链条是一种用于传送机械动力的链条，是链传动的一种类型，广泛应用与家庭、工业和农业机械，其中包括输送机、绘图机、印刷机、汽车、摩托车、以及自行车等。它由一系列短圆柱滚子链接在一起，由链轮驱动，是一种简单、可靠、高效的动力传递装置。

应用领域

机械工程

食品行业

产品手册索取



产品特点

和标准A系列滚子链相比较，在节距相同的情况下，其他尺寸有所差别。

可根据需要组装成双排和多排。

当节距增大时，链条中各零件的尺寸相应也增大，可传递的功率也随之增大。

与带传动相比，没有弹性滑动，能保持准确的平均传动比，传动效率较高。

链条不需要大的张紧力，所以轴与轴承所受载荷较小。

不会打滑，传动可靠，过载能力强，能在低速重载下较好工作。

链轮是特殊定制的，请咨询隆德技术人员。

如果对链条无法充分加油，推荐使用齿尖硬化处理规格的链轮。

链传动广泛应用于农业、采矿、冶金、石油化工和起重运输等各行业的各种机械中。

链传动所能传递的功率可达3600kW，常用于功率100kW以下。

链速可达30~40m/s，常用链速在15m/s以下，传动比最大可达15，一般小于6，以.2~2.5为宜。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

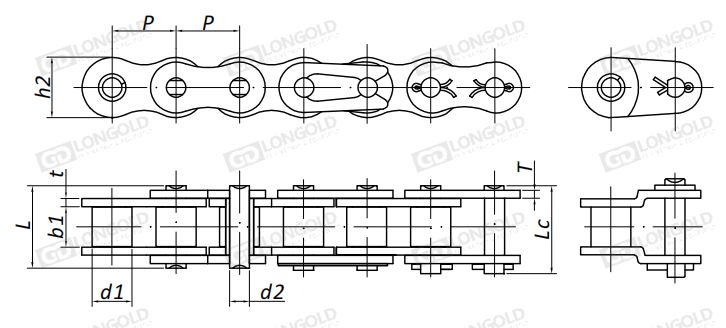

技术参数

点击图片放大


隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

*LD35-F40-1

9.525

5.08

9.80

3.58

17.8

18.60

9.0

1.3

请咨询

请咨询

请咨询

LD205-1

12.70

8.51

6.40

4.45

15.2

16.30

11.8

1.6/1.3

LD423-1

12.70

8.51

6.40

4.45

15.6

17.10

12.4

1.7

LD478-1

12.70

7.80

4.80

4.00

11.6

13.65

10.46

1.25

LD170GSX-1

12.70

7.75

6.45

3.96

14.8

16.40

11.5

1.6/1.4

LD415-F19-1

12.70

7.77

4.76

3.60

11.0

12.40

9.7

1.0

LD415H-1

12.70

7.77

4.76

3.96

13.1

14.50

12.0

1.5

LD423-F2-1

12.70

8.51

6.40

4.45

15.6

17.10

11.8

1.6

LD50-F50-1

15.875

14.20

19.40

5.08

30.9

32.60

13.0

2.03

LD515-1

19.05

12.07

13.50

5.72

28.6

31.30

16.2

3.0

LD630F1-1

19.05

11.91

9.40

5.94

26.3

-

18.0

3.25

LD60-F105-1

19.05

11.91

6.35

5.94

19.5

21.20

18.0

2.42

LD80-F52-1

25.40

15.88

78.00

7.92

95.6

99.10

24.0

3.25

LD80-F62-1

25.40

15.88

47.00

7.92

64.3

67.08

24.0

3.3

LD80-F93-1

25.40

15.88

12.70

7.92

25.0

28.50

20.5

2.0

LD80-F94-1

25.40

15.88

33.50

7.92

50.5

52.00

24.0

3.3

LD100-F22-1

31.75

19.05

18.90

9.53

-

44.70

30.0

4.0

LD100-F26-1

31.75

19.05

30.80

9.53

64.0

64.00

30.0

4.0

LD120-F19-1

38.10

22.23

25.22

11.10

50.3

-

35.7

4.8

LD160-F2-1

50.80

32.00

31.75

17.00

64.8

69.60

48.0

6.4

LD160-F9-1

50.80

28.58

41.55

14.27

86.0

86.00

47.8

6.4/8.8

LD160-F33-1

50.80

28.58

89.75

14.27

123.3

128.10

47.8

6.4

LD160-F42-1

50.80

32.00

31.75

17.00

68.0

72.80

48.0

7.2

LD160-T-1

50.80

28.58

15.88

14.27

36.2

40.80

47.8

3.25

LD180-F2-1

57.15

33.34

35.48

17.46

72.8

78.60

53.6

7.2

LDC60-F40-1

19.05

11.91

12.57

5.94

25.9

27.70

18.0

2.4

LDC80-F112-1

25.40

18.25

15.90

9.54

45.4

-

24.5

6.0

LDC160-F36-1

50.80

28.58

46.77

14.29

63.8

63.80

44.5

6.4


型号表示例.订购方法

型号表示例


LD
 50
 -
 F5 -
 1

（1）
(2)
(3)


（1）链条编号

（2）链条规格
（3）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

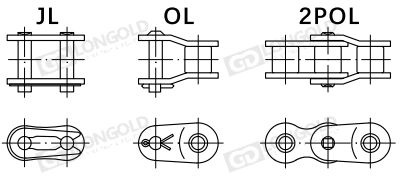

适用连接链节


链条的长度用链节数表示，一般选用偶数链节，这样的链条的连接链节可选择JL连接链节。一般短节距用开口销连接链节，大节距用卡簧连接链节。

当链节数为奇数时，应采用OL过渡链节，也可根据需要选用两节距过渡链节。




×
