石油多排链条

石油行业的滚子链条要经受最大的负载和最恶劣的环境。这些条件比起工业中常见的应用环境要恶劣很多倍。隆德的石油链条可以是单排，双排，三排或多排链条，既有铆钉式结构，也有销子式结构。隆德的产品可以承受石油行业的苛刻条件，有更长的寿命，为您带来更多的利益。

应用领域

石油石化

矿产行业

木林加工

产品手册索取



产品特点

符合ANSI/ASME标准。

材质均为特种合金钢并经特殊的热处理技术处理，以获取优异的耐冲击性能和更高的破断载荷，并延长的链条的使用寿命。

链板在热处理后挤孔以获取更高的疲劳强度。

传动紧凑、功率大、效率高。

耐载荷性高。

对工况复杂特殊的石油钻机用重型重载链条来说，磨料磨损、疲劳磨损、胶合等是引起链条磨损超限的主要原因。

石油矿场更换链条比较频繁，且带一定强制性和定时性，并以减少链条在役寿命来保证其可靠性。

链轮遵从ANSI/ASME标准。

有普通链轮和精密链轮，具体请咨询隆德技术人员。

石油链条（油田链条、石油油田滚子链条）是专为石油钻井及石油生产的泥浆泵驱动、发动机组、动力驱动、凸轮轴、旋转副轴、旋转工作台等设计生产的。

石油链条也可用于天然气开采、采矿设备、伐木机械及球磨机。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

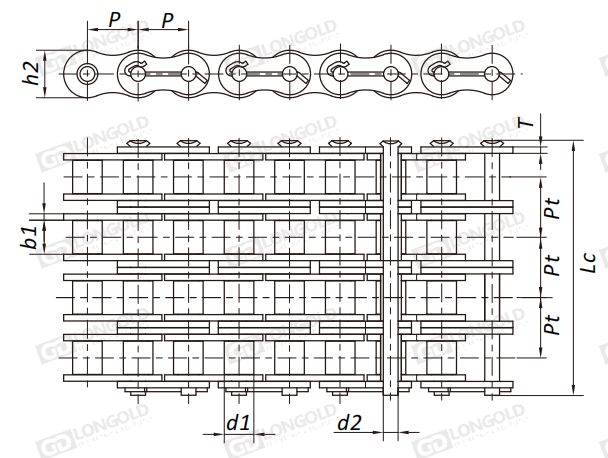

技术参数

点击图片放大



隆德链号

ANSI链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

排距

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

Lc

h2

T

Pt

mm

inch

max

min

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

LD80S-4

80-4

25.40

1

15.88

15.75

7.92

122.9

24.1

3.25

29.29

请咨询

请咨询

请咨询

LD100S-4

100-4

31.75

1 1/4

19.05

18.90

9.53

151.5

30.1

4.00

35.76

LD120S-4

120-4

38.10

1 1/2

22.23

25.22

11.10

190.6

36.2

4.80

45.44

LD140S-4

140-4

44.45

1 3/4

25.40

25.22

12.70

205.7

42.2

5.60

48.87

LD160S-4

160-4

50.80

2

28.58

31.55

14.27

245.2

48.2

6.40

58.55

LD200S-4

200-4

63.50

2 1/2

39.68

37.85

19.85

302.0

60.3

8.00

71.55

LD80S-5

80-5

25.40

1

15.88

15.75

7.92

152.2

24.1

3.25

29.29

LD100S-5

100-5

31.75

1 1/4

19.05

18.90

9.53

187.8

30.1

4.00

35.76

LD120S-5

120-5

38.10

1 1/2

22.23

25.22

11.10

236.1

36.2

4.80

45.44

LD140S-5

140-5

44.45

1 3/4

25.40

25.22

12.70

254.6

42.2

5.60

48.87

LD160S-5

160-5

50.80

2

28.58

31.75

14.27

303.3

48.2

6.40

58.55

LD80S-6

80-6

25.40

1

15.88

15.75

7.92

181.5

24.1

3.25

29.29

LD100S-6

100-6

31.75

1 1/4

19.05

18.90

9.53

223.6

30.1

4.00

35.76

LD120S-6

120-6

38.10

1 1/2

22.23

25.22

11.10

281.6

36.2

4.80

45.44

LD140S-6

140-6

44.45

1 3/4

25.40

25.22

12.70

303.4

42.2

5.60

48.87

LD160S-6

160-6

50.80

2

28.58

31.55

14.27

362.3

48.2

6.40

58.55

LD200S-6

200-6

63.50

2 1/2

39.68

37.85

19.85

445.0

60.3

8.00

71.55

LD80S-8

80-8

25.40

1

15.88

15.75

7.92

240.1

24.1

3.25

29.29

LD100S-8

100-8

31.75

1 1/4

19.05

18.90

9.53

295.1

30.1

4.00

35.76

LD120S-8

120-8

38.10

1 1/2

22.23

25.22

11.10

372.4

36.2

4.80

45.44

LD140S-8

140-8

44.45

1 3/4

25.40

25.22

12.70

401.1

42.2

5.60

48.87


型号表示例.订购方法

型号表示例


LD
 80
S
 -
 4

（1）
(2)
(3)


（1）链条尺寸

（2）石油链条

（3）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

其他说明

安全性及可靠性对石油链至关重要。与美标短节距滚子链相比，链条使用寿命延长30％。滚子精加工后热处理，再经喷丸处理以提高其疲劳强度及高速运行下的可靠性。

加重系列石油链（链板加厚）用于更大载荷下有效吸收冲击载荷、但作业空间有限、无法使用大规格油田滚子链的场合。

如客户订货时不单独说明，所有油田链条的连接方式均为开口销型（牧羊人钩形开口销，非普通S形开口销）。




×
