A系列短节距双排滚子链条

隆德A系列传动用滚子链条具有高强度和持久耐疲劳的特点，链条遵从于ANSI标准，并能与任何满足这一标准的其他链条 互换。A系列滚子链条可组装成单排、双排、三排和多排，以适用所传动的功率和不同的配置空间。实验数据表明，链条磨损与润滑油的选择相关，隆德在滚子链出厂初期，提供表面防锈的油膜，能够起到长效润滑减摩的效果，隆德链条的品质符合欧盟REACH规范，更环保。

应用领域

机械工程

食品行业

产品手册索取



产品特点

短节距精密滚子链符合ISO、ASME/ANSI、JIS等标准。

主要有A系列短节距精密滚子链、B系列短节距精密滚子链、重载系列滚子链、开口销滚子链等。

从监控单个组件中使用的原材料到测试成品，我们所有的链条都经过严格的质量控制。

在机械制造、食品制造、包装等领域有着广泛的应用，为各类机械、产线等传递动力。

节距、滚子直径、内链节内宽被称为滚子链的三项基本尺寸。

如果该尺寸相同时，滚子链和链轮具有尺寸上的互换性。

滚子链一般由多个链节连接成环形或者固定末端使用，不论是哪种都需要连接链节。

当滚子链为奇数链节时，虽然可以使用过渡链节，但是因为可能会导致传动能力、最大客许张力下降，所以请尽可能 设计为偶数链节。

一般情况下，连接链节、过渡链节上仅涂抹防锈油。

组装到本体上时。请在销子、套筒上涂抹足够的润滑油。

间隙配合

装配轴与孔时，总是使其留有间隙的配合。孔的公差带完全在轴（销子或者套筒）的公差带的上侧。

过盈配合

装配轴与孔时，总是使其保持紧密状态的配合。孔的公差带完全在轴（销子或者套筒）的公差带的下侧。

❈注意：

卡簧、开口销、弹簧销是用来防止连接链板脱落，保持链条本来的强度的重要零部件。绝对不能忘记安装。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

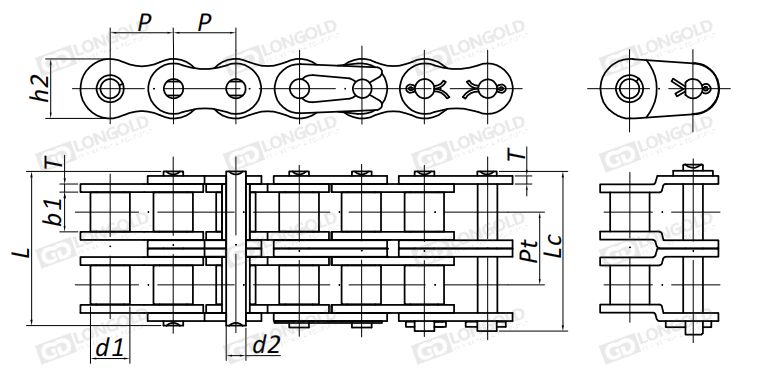

技术参数

点击图片放大



隆德链号

ANSI链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链扳高度

链板厚度

排距

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

T

Pt

max

min

max

max

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

mm

*LD25-2

*25-2

6.35

3.30

3.18

2.31

14.5

15.0

6.00

0.80

6.40

请咨询

请咨询

请咨询

*LD35-2

*35-2

9.525

5.08

4.77

3.58

22.5

23.3

9.00

1.30

10.13

LD41-2

41-2

12.70

7.77

6.25

3.58

25.7

26.9

9.91

1.30

11.95

LD40-2

40-2

12.70

7.95

7.85

3.96

31.0

32.2

12.00

1.50

14.38

LD50-2

50-2

15.875

10.16

9.40

5.08

38.9

40.4

15.09

2.03

18.11

LD60-2

60-2

19.05

11.91

12.57

5.94

48.8

50.5

18.00

2.42

22.78

LD80-2

80-2

25.40

15.88

15.75

7.92

62.7

64.3

24.00

3.25

29.29

LD100-2

100-2

31.75

19.05

18.90

9.53

76.4

80.5

30.00

4.00

35.76

LD120-2

120-2

38.10

22.23

25.22

11.10

95.8

99.7

35.70

4.80

45.44

LD140-2

140-2

44.45

25.40

25.22

12.70

103.3

107.9

41.00

5.60

48.87

LD160-2

160-2

50.80

28.58

31.55

14.27

123.3

128.1

47.80

6.40

58.55

LD180-2

180-2

57.15

35.71

35.48

17.46

138.6

144.4

53.60

7.20

65.84

LD200-2

200-2

63.50

39.68

37.85

19.85

151.9

158.8

60.00

8.00

71.55

LD240-2

240-2

76.20

47.63

47.35

23.81

183.4

190.8

72.39

9.50

87.83


型号表示例·订购方法

型号表示例


LD
 80
 -
 2
 -
 RP

（1）
（2）
（3）


（1）链条编号

（2）排数

（3）销轴的形式：RP=链条本体销轴型式为铆合型， CP=链条本体销轴型式为开口销型



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。


连接链节


JL    连接链节

OL    过渡链节

2POL    2节距过渡链节

LD25-2

LD35-2

LD41-2

LD40-2

LD50-2

LD60-2

LD80-2

LD100-2

LD120-2

LD140-2

LD160-2

LD180-2

LD200-2

LD240-2

LD35-2

LD40-2

LD40-2

LD60-2

LD80-2

LD100-2

LD120-2

LD140-2

LD160-2

LD180-2

LD200-2

LD240-2

LD25-2

LD41-2

LD40-2

LD50-2

LD80-2

LD100-2

LD120-2

LD140-2

LD160-2

LD180-2

LD200-2

LD240-2




×
