B系列短节距单排滚子链条

隆德B系列滚子链条遵从ISO606的标准，与ANSI规格、JIS规格的滚子链条相比，节距相同的情况下，链板厚度、销轴和滚子直径、内节内宽都略有不同。通常用于机械设备和工厂建设中，它不仅是传动系统中重要部件，配以不同形式的附件，也常用于输送系统中。带有合适附件的滚子链具有特殊的功能，因此非常适合各种不同的应用场景。


应用领域

机械工程

食品行业

产品手册索取



产品特点

短节距精密滚子链符合ISO、ASME/ANSI、JIS等标准。

主要有A系列短节距精密滚子链、B系列短节距精密滚子链、重载系列滚子链、开口销滚子链等。

从监控单个组件中使用的原材料到测试成品，我们所有的链条都经过严格的质量控制。

在机械制造、食品制造、包装等领域有着广泛的应用，为各类机械、产线等传递动力。

节距、滚子直径、内链节内宽被称为滚子链的三项基本尺寸。

如果该尺寸相同时，滚子链和链轮具有尺寸上的互换性。

滚子链一般由多个链节连接成环形或者固定末端使用，不论是哪种都需要连接链节。

当滚子链为奇数链节时，虽然可以使用过渡链节，但是因为可能会导致传动能力、最大客许张力下降，所以请尽可能 设计为偶数链节。

一般情况下，连接链节、过渡链节上仅涂抹防锈油。

组装到本体上时。请在销子、套筒上涂抹足够的润滑油。

间隙配合

装配轴与孔时，总是使其留有间隙的配合。孔的公差带完全在轴（销子或者套筒）的公差带的上侧。

过盈配合

装配轴与孔时，总是使其保持紧密状态的配合。孔的公差带完全在轴（销子或者套筒）的公差带的下侧。

❈注意：

卡簧、开口销、弹簧销是用来防止连接链板脱落，保持链条本来的强度的重要零部件。绝对不能忘记安装。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

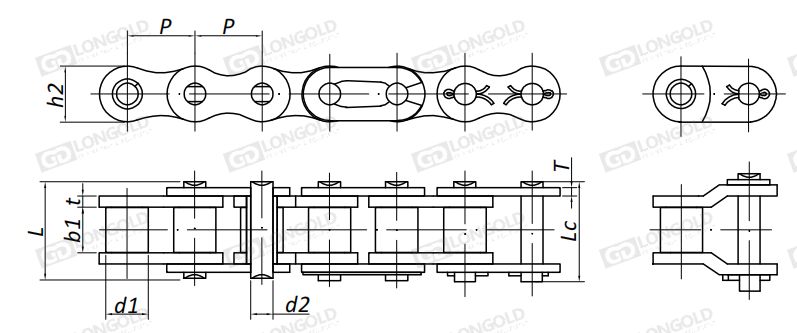

技术参数

点击图片放大



隆德链号

ISO

BS/DIN

链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板高度

链板厚度

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

max

min

max

min

max

max

max

mm

mm

mm

mm

mm

mm

mm

mm

LD04B-1

04B

6.00

4.00

2.80

1.85

6.8

7.8

5.00

0.60

请咨询

请咨询

请咨询

LD05B-1

05B

8.00

5.00

3.00

2.31

8.2

8.9

7.10

0.80

*LDC06B-1

06B

9.525

6.35

5.72

3.28

13.2

14.1

8.20

1.30

LD08B-1

08B

12.70

8.51

7.75

4.45

16.7

18.2

11.80

1.60

LD10B-1

10B

15.875

10.16

9.65

5.08

19.5

20.9

14.70

1.70

LD12B-1

12B

19.05

12.07

11.68

5.72

22.5

24.2

16.00

1.85

LD16B-1

16B

25.40

15.88

17.02

8.28

36.1

37.4

21.00

4.15/3.1

LD20B-1

20B

31.75

19.05

19.56

10.19

41.3

45.0

26.40

4.5/3.5

LD24B-1

24B

38.10

25.40

25.40

14.63

53.4

57.8

33.20

6.0/4.8

LD28B-1

28B

44.45

27.94

30.99

15.90

65.1

69.5

36.70

7.5/6.0

LD32B-1

32B

50.80

29.21

30.99

17.81

66.0

71.0

42.00

7.0/6.0

LD40B-1

40B

63.50

39.37

38.10

22.89

82.2

89.2

52.96

8.5/8.0

LD48B-1

48B

76.20

48.26

45.72

29.24

99.1

107.0

63.80

12.0/10.0

LD56B-1

56B

88.90

53.98

53.34

34.32

114.6

123.0

77.80

13.5/12.0

LD64B-1

64B

101.60

63.50

60.96

39.40

130.0

138.5

90.17

15.0/13.0

LD72B-1

72B

114.30

72.39

68.58

44.48

147.4

156.4

103.60

17.0/15.0


*直链板

注： JL 表示连接链节； OL 表示过渡链节；2POL 表示2节距过渡链节

型号表示例.订购方法

型号表示例


LD
 16B
 -
 1
 -
 RP

（1）
(2)
(3)


（1）链条编号

（2）排数



订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

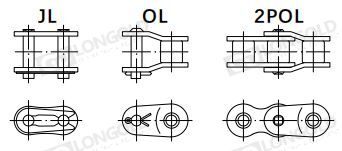

连接链节


JL 连接链节

OL 过渡链节

2POL    2节距过渡链节

LD04B-1

LD05B-1

LD06B-1

LD08B-1

LD10B-1

LD12B-1

LD16B-1

LD20B-1

LD24B-1

LD28B-1

LD32B-1

LD40B-1

LD48B-1

LD56B-1

LD64B-1

LD72B-1

LD04B-1

LD05B-1

LD06B-1

LD08B-1

LD10B-1

LD12B-1

LD16B-1

LD20B-1

LD24B-1

LD28B-1

LD32B-1

LD40B-1

LD48B-1

LD10B-1

LD12B-1

LD16B-1

LD20B-1

LD24B-1

LD28B-1

LD32B-1

LD40B-1

LD48B-1


×
