侧弯链条

内外链板间与销轴套筒间的间隙比标准滚子链大，使得链条增加了横向弯曲与扭曲性能的滚子链条，隆德侧弯链具有较大的灵活性，在侧弯辊筒输送机的驱动、曲线输送机等场合应用广泛。

应用领域

机械工程

食品行业

产品手册索取



产品特点

通过使用特殊加工销或销和衬套之间更大的公差来实现链条的横向弯曲能力。

相较标准滚子链，加大内外链板间的侧向背隙。

链条可选用的材质为不锈钢和碳钢。

具有较大的灵活性。

链条具有横向弯曲的能力。

抗拉强度较标准滚子链低。

可使用A系列标准滚子链轮。

可对链轮的齿部根据实际需要进行淬火硬化处理。

在侧弯辊筒输送机的驱动、曲线输送机等场合应用广泛。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

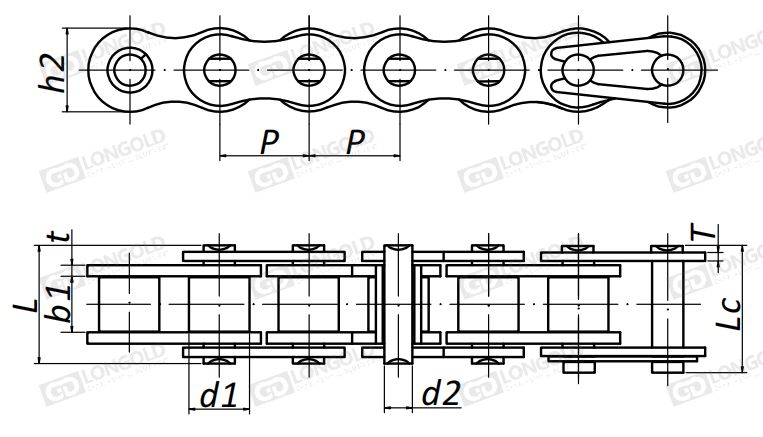

技术参数

点击图片放大

隆德链号

节距

滚子直径

内节内宽

销轴直径

销轴长度

内链板度

链板厚度

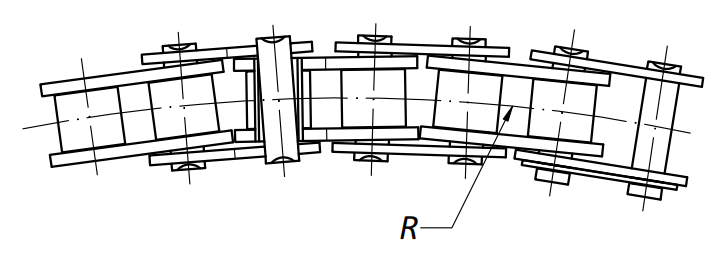

侧弯半径

其他技术参数

PDF图纸

DXF图纸

P

d1

b1

d2

L

Lc

h2

t/T

R

max

min

max

max

max

max

max

min

mm

mm

mm

mm

mm

mm

mm

mm

mm

LD40-SB

12.70

7.95

7.85

3.96

16.9

18.1

11.7

1.50

350

请咨询

请咨询

请咨询

LD50-SB

15.875

10.16

9.40

4.37

20.7

22.7

14.9

2.03

400

LD60-SB

19.05

11.91

12.57

5.34

26.6

28.4

18.0

2.42

500

LD80-SB

25.40

15.88

15.75

7.19

34.0

37.3

24.0

3.25

711

LD08B-SB

12.70

8.51

7.75

3.97

17.4

18.7

11.8

1.60

400

LD10B-SB

15.875

10.16

9.65

4.50

20.1

21.5

14.7

1.70

400

LD12B-SB

19.05

12.07

11.68

5.12

23.1

24.8

16.0

1.85

500

LD16B-SB

25.40

15.88

17.22

7.90

36.5

39.7

21.0

3.70/3.00

500

*LDC2050-SB

31.75

10.16

9.40

5.08

21.3

22.6

15.0

2.03

800

LDC2060-SBF1

38.10

11.91

12.57

5.08

21.3

22.6

15.0

2.03

800

LDC2062-F6SB

38.10

22.23

12.57

5.34

26.6

29.0

23.0

2.42

1100


型号表示例


LD
 C2050 - SB

（1）
（2）


（1）链条尺寸

（2）侧弯链


订购方法


标准包装订购
标准滚子链一般按标准包装为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。



按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。

适用连接链节

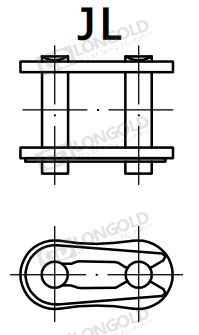

JL 连接链节

LD40-SB

LD50-SB

LD60-SB

LD80-SB

LDC2050-SB

LD08B-SB

LD10B-SB

LD12B-SB

LD16B-SB


注意事项

注意事项

1. 使用温度:-10℃～60℃

2. 可使用标准滚子链轮。

3. 可制造带附件侧弯链条

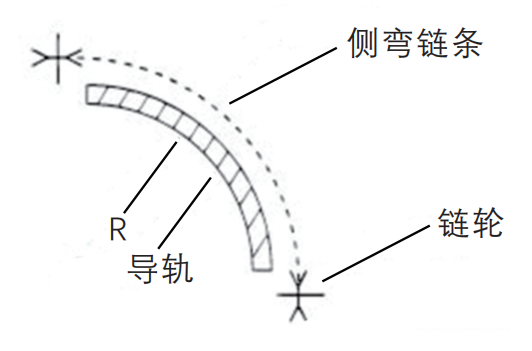

4. 安装方法：设计导向装置。与标准滚子链条相比，侧弯链条具有自由度。为了与链轮直线咬合，请设计导向装置。




×
