链条下方的应用受限自由空间:40mm
张紧力:1根弹簧,轻型,32-58N;重型,60-132N。
安装方式:安装在链条下方用螺丝锁紧张紧器。
使链条运转更为平稳,降低链条与链轮的噪音与磨损,增强重复和同步性。
能自动调节链条的张紧度,使链条即便是在运行过程中也能对张紧度进行调节。
根据链条的规格、传动系统的负载和工作环境等因素,选择合适型号和规格的张紧器,确保张紧器的张力范围能够满足链条的工作要求。
安装张紧器时,应选择在合适的位置,确保张紧器顶部与链条的接触良好,并且不会与其他部件发生干涉。
链条张紧器被广泛地应用在各类链条传动系统之中。
在各种工业机械中,可以确保链条在高速运转和重载情况下保持稳定的张紧度,提高设备的工作效率和可靠性。
在农业机械中,它可以适应不同的农田作业条件,确保链条在复杂的工作环境中保持良好的张紧状态。

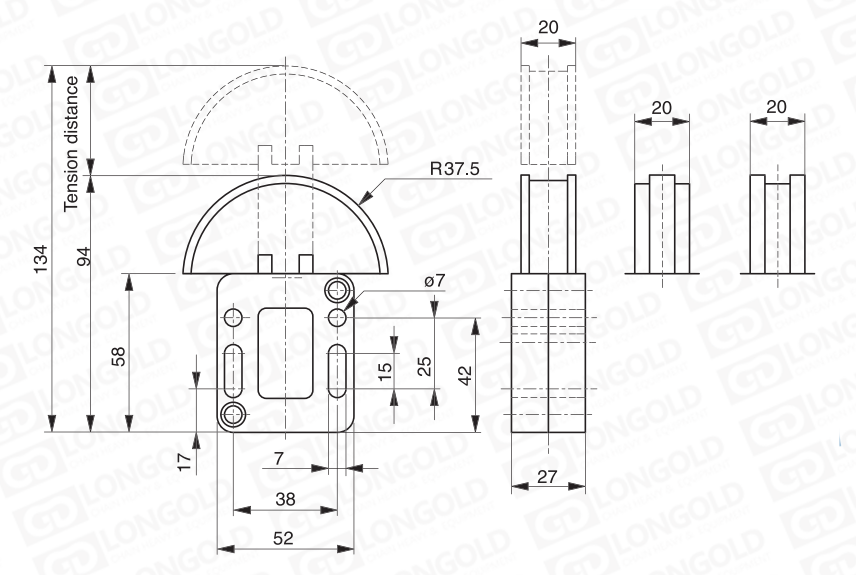

点击图片放大
■张紧器型号及对应物料编码
链号 |
一根弹簧 |
两根弹簧 |
三根弹簧 |
06A/06B |
✔ |
﹣ | ﹣ |
08A/08B |
✔ |
✔ |
﹣ |
10A/10B |
✔ |
✔ |
﹣ |
12A/12B |
✔ |
﹣ | ﹣ |
轻型张紧力 |
32N-58N |
﹣ |
﹣ |
重型张紧力 |
60N-132N |
﹣ |
﹣ |
链条底部受自由空间 |
40mm |
﹣ |
﹣ |
■张紧器型号及对应物料编码
型 号 |
轻型张紧力 物料编码 |
重型张紧力 物料编码 |
LD-SIZE 0-≤06B-1(U-profile) |
281000001 |
281000002 |
LD-SIZE 0-08B-1 |
281000003 |
281000004 |
LD-SIZE0-10B-1 |
281000003 |
281000004 |
LD-SIZE 0-12B-1 |
281000005 |
281000006 |
LD-SIZE 0-06B-2 |
281000007 |
281000008 |
LD-SIZE 0-08B-2 |
281000009 |
281000010 |
LD-SIZE 0-10B-2 |
281000011 |
281000012 |
LD-SIZE 0-04C-1 (U-profile) |
291000001 |
291000002 |
LD-SIZE 0-06C-1 |
291000013 |
291000016 |
LD-SIZE 0-08A-1 |
291000003 |
291000016 |
LD-SIZE 0-10A-1 |
291000005 |
291000006 |
LD-SIZE 0-12A-1 |
291000015 |
291000012 |
LD-SIZE0-06C-2 |
291000009 |
291000010 |
LD-SIZE 0-08A-2 |
291000007 |
291000008 |
|
LD |
- |
SIZE |
0 |
- |
08B |
- |
1 |
|
|
|
|
(1) |
|
(2) |
|
(3) |
(1)张紧器型号
(2)配合的链条尺寸
(3)配合的链条排数
安装方式
可行但非最佳搭配方式
|
最佳搭配方式
|
180°回转惰轮安装方式
|
欧米茄式安装方式
|
双SPANN-BOX安装方式
|
正反转张紧器安装方式
|
安装注意事项
1.要根据所使用的传动系统的具体要求,选择与之匹配的张紧轮型号。
2.确保安装位置有足够的空间,以便张紧轮能够正常工作且不会与其他部件发生干涉。
3.安装张紧轮后,要定期对其进行检查和维护,以确保其正常工作。
4.在安装完成后,需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸,降低使用寿命;张紧力过小则会使链条或皮带松弛,容易出现跳齿、打滑等问题。
