链条张紧器 V

配置半圆型张紧高耐磨塑料，拥有自动机械张紧功能，能有调节链条的在运行过程中的张紧度，使链条实现更加精准高效的运输和传动功能。

应用领域

机械工程

社会设施

物流运输业

产品手册索取



产品特点

链条下方的应用受限自由空间：40mm

张紧力：1根弹簧，轻型，32-58N；重型，60-132N。

张紧力：2根弹簧，轻型，64-116N；重型，120-264N。

张紧力：3根弹簧，轻型，96-174N；重型，180-396N。

安装方式：安装在链条下方用螺丝锁紧张紧器。

使链条运转更为平稳，降低链条与链轮的噪音与磨损，增强重复和同步性。

能自动调节链条的张紧度，使链条即便是在运行过程中也能对张紧度进行调节。

根据链条的规格、传动系统的负载和工作环境等因素，选择合适型号和规格的张紧器，确保张紧器的张力范围能够满足链条的工作要求。

安装张紧器时，应选择在合适的位置，确保张紧器顶部与链条的接触良好，并且不会与其他部件发生干涉。

链条张紧器被广泛地应用在各类链条传动系统之中。

在各种工业机械中，可以确保链条在高速运转和重载情况下保持稳定的张紧度，提高设备的工作效率和可靠性。

在农业机械中，它可以适应不同的农田作业条件，确保链条在复杂的工作环境中保持良好的张紧状态。

技术参数

-

点击图片放大



■张紧器型号及对应物料编码

链号

一根弹簧

两根弹簧

三根弹簧

06A/06B

✔

-

-

08A/08B

✔

✔

✔

10A/10B

✔

✔

✔

12A/12B

✔

✔

-

16A/16B

✔

✔

-

轻型张紧力

32N-58N

64N-116N

96N-174N

重型张紧力

60N-132N

120N-264N

180N-396N

链条底部受限制自由空间

40mm

40mm

40mm


■张紧器型号及对应物料编码

型号

B mm

轻型张紧力物料编码

重型张紧力物料编码

LD-SIZE 30-≤06B-1(U-profile)20

20

281030001

281030002

LD-SIZE 30-08B-1

20

281030003

281030004

LD-SIZE 30-10B-1

20

281030005

281030006

LD-SIZE 30-12B-1

20

281030007

281030008

LD-SIZE30-16B-1

20

281030009

281030010

LD-SIZE 30-05B-2

20

281030011

281030012

LD-SIZE 30-06B-2

20

281030013

281030014

LD-SIZE 30-08B-2

20

281030015

281030016

LD-SIZE 30-10B-2

25

281030017

281030018

LD-SIZE 30-12B-2

30

281030019

281030020

LD-SIZE 30-05B-3

20

281030021

281030022

LD-SIZE 30-06B-3

25

281030023

281030024

LD-SIZE 30-08B-3

30

281030025

281030026

LD-SIZE 30-10B-3

40

281030027

281030028

LD-SIZE 30-12B-3

45

281030029

281030030

LD-SIZE 30-04C-1(U-profile)

20

291030001

291030001

LD-SIZE 30-06C-1

20

291030023

291030023

LD-SIZE 30-08A-1

20

291030002

291030002

LD-SIZE 30-10A-1

20

291030023

291030023

LD-SIZE 30-12A-1

20

291030004

291030004

LD-SIZE 30-16A-1

20

291030005

291030005

LD-SIZE 30-06C-2

20

291030006

291030006

LD-SIZE 30-08A-2

20

291030007

291030007

LD-SIZE 30-10A-2

25

291030008

291030008

LD-SIZE 30-12A-2

30

291030009

291030009

LD-SIZE 30-06C-3

25

291030010

291030010

LD-SIZE 30-08A-3

35

291030011

291030011


型号表示例

LD

-
 SIZE
 30 -
 08B -
 1




(1)
(2)
(3)


（1）张紧器型号

（2）配合的链条尺寸

（3）配合的链条排数


安装方式·安装注意事项

安装方式

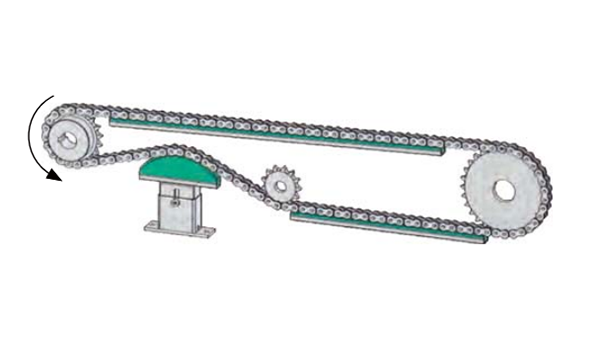

可行但非最佳搭配方式

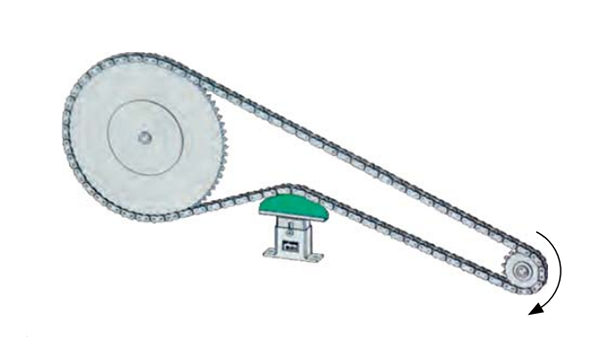

最佳搭配方式

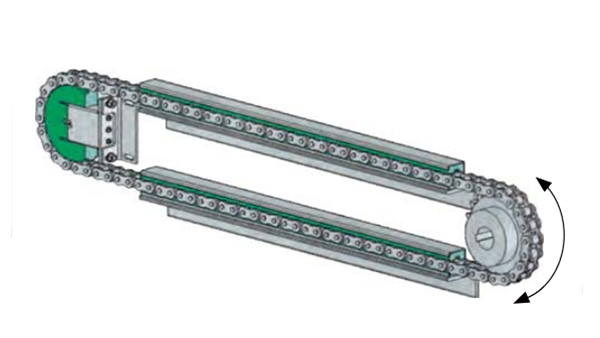

180°回转惰轮安装方式

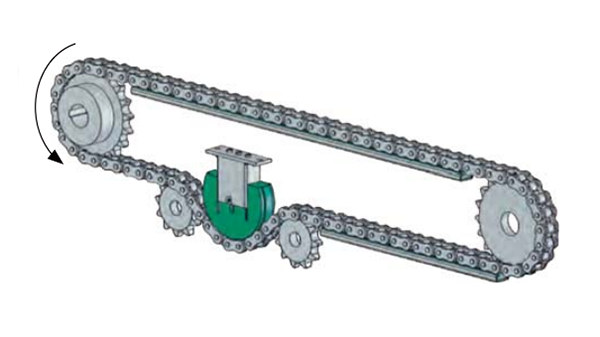

欧米茄式安装方式

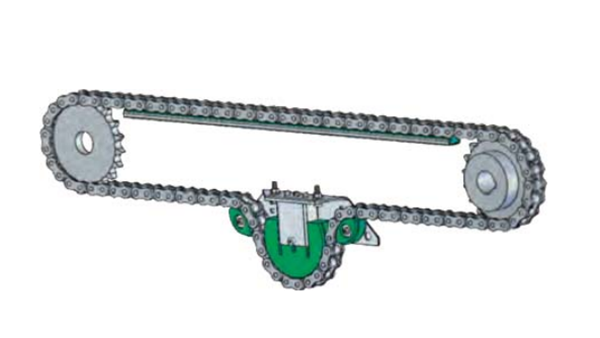

双SPANN-BOX安装方式

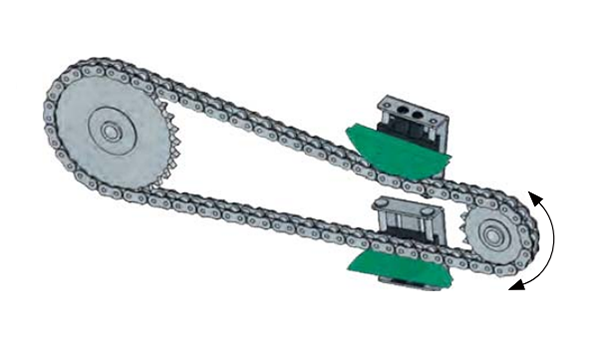

正反转张紧器安装方式


安装注意事项



1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
