链条张紧器 VI

配置半圆型张紧高耐磨塑料，拥有自动机械张紧功能，能有调节链条的在运行过程中的张紧度，使链条实现更加精准高效的运输和传动功能。

应用领域

机械工程

食品行业

烘焙行业

农业机械

烟草行业

产品手册索取



产品特点

链条下方的应用受限自由空间：40mm

张紧力：1根弹簧，轻型，32-58N；重型，60-132N。

张紧力：2根弹簧，轻型，64-116N；重型，120-264N。

张紧力：3根弹簧，轻型，96-174N；重型，180-396N。

安装方式：安装在链条下方用螺丝锁紧张紧器。

使链条运转更为平稳，降低链条与链轮的噪音与磨损，增强重复和同步性。

能自动调节链条的张紧度，使链条即便是在运行过程中也能对张紧度进行调节。

根据链条的规格、传动系统的负载和工作环境等因素，选择合适型号和规格的张紧器，确保张紧器的张力范围能够满足链条的工作要求。

安装张紧器时，应选择在合适的位置，确保张紧器顶部与链条的接触良好，并且不会与其他部件发生干涉。

链条张紧器被广泛地应用在各类链条传动系统之中。

在各种工业机械中，可以确保链条在高速运转和重载情况下保持稳定的张紧度，提高设备的工作效率和可靠性。

在农业机械中，它可以适应不同的农田作业条件，确保链条在复杂的工作环境中保持良好的张紧状态。

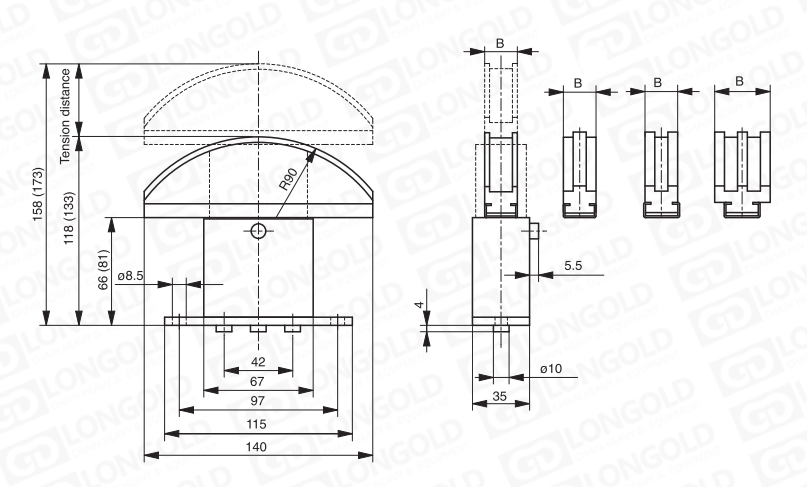

技术参数


点击图片放大



■张紧器型号及对应物料编码

型号

B mm

短轻型张紧力

物料编码

短重型张紧力

物料编码

长轻型张紧力

物料编码

长重型张紧力

物料编码

不锈钢重型张紧力

物料编码

LD-SIZE1≤06B-1(U-profile）

20

281010001

282010002

281010202

281010001

282010202

LD-SIZE 1-08B-1

20

281010003

281010004

281010204

282010004

282010204

LD-SIZE 1-10B-1

20

281010005

281010006

281010206

282010006

282010206

LD-SIZE 1-12B-1

20

281010007

281010008

281010208

282010008

282010208

1LD-SIZE 1-6B-1

20

281010009

281010010

281010210

282010010

282010210

LD-SIZE 1-20B-1

20

281010011

281010012

281010212

282010012

282010212

LD-SIZE 1-06B-2

20

281010013

281010014

281010214

282010014

282010214

LD-SIZE 1-08B-2

20

281010015

281010016

281010216

282010016

282010216

LD-SIZE 1-10B-2

25

281010017

281010018

281010218

282010018

282010218

LD-SIZE 1-12B-2

30

281010019

281010020

281010220

282010020

282010220

LD-SIZE 1-16B-2

45

281010021

281010022

281010222

282010022

282010222

LD-SIZE 1-06B-3

25

281010023

281010024

281010224

282010024

282010224

LD-SIZE 1-08B-3

30

281010025

281010026

281010226

282010026

282010226

LD-SIZE 1-10B-3

40

281010027

281010028

281010228

282010028

282010228

LD-SIZE 1-12B-3

45

281010027

281010028

281010228

282010028

282010228

LD-SIZE1-04/06C-1(U-profile)

20

291010001

291010016

291010202

292010016

292010202

LD-SIZE 1-08A-1

20

291010002

291010017

291010204

292010017

292010204

LD-SIZE 1-10A-1

20

291010003

291010018

291010206

292010018

292010206

LD-SIZE 1-12A-1

20

291010004

291010019

291010208

292010019

292010208

LD-SIZE 1-16A-1

20

291010005

291010020

291010210

292010020

292010210

LD-SIZE 1-20A-1

20

291010006

291010021

291010212

292010021

292010212

LD-SIZE 1-06C-2

20

291010007

291010022

291010214

292010022

292010214

LD-SIZE 1-08A-2

20

291010008

291010023

291010216

292010023

292010216

LD-SIZE 1-10A-2

25

291010009

291010024

291010218

292010024

292010218

LD-SIZE 1-12A-2

30

291010010

291010025

291010220

292010025

292010220

LD-SIZE 1-16A-2

40

291010011

291010026

291010222

292010026

292010222

LD-SIZE 1-06C-3

25

291010012

291010027

291010224

292010027

292010224

LD-SIZE 1-08A-3

35

291010013

291010028

291010226

292010028

292010226

LD-SIZE 1-10A-3

45

291010014

291010029

291010228

292010029

292010228

LD-SIZE 1-12A-3

55

291010015

291010030

291010230

292010030

292010230


型号表示例

LD

-
 SIZE
 1 -
 12B -
 1




(1)
(2)
(3)


（1）张紧器型号

（2）配合的链条尺寸

（3）配合的链条排数


安装方式·安装注意事项

安装方式



可行但非最佳搭配方式

最佳搭配方式

180°回转惰轮安装方式


欧米茄式安装方式



双SPANN-BOX安装方式

正反转张紧器安装方式


安装注意事项



1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
