020 - 22197679

链条张紧器 VIII

配置半圆型张紧高耐磨塑料，拥有自动机械张紧功能，能有调节链条的在运行过程中的张紧度，使链条实现更加精准高效的运输和传动功能。

应用领域

机械工程

食品行业

烘焙行业

农业机械

烟草行业

产品手册索取



产品特点

链条下方的应用受限自由空间：40mm

张紧力：1根弹簧，轻型，32-58N；重型，60-132N。

张紧力：2根弹簧，轻型，64-116N；重型，120-264N。

张紧力：3根弹簧，轻型，96-174N；重型，180-396N。

安装方式：安装在链条下方用螺丝锁紧张紧器。

使链条运转更为平稳，降低链条与链轮的噪音与磨损，增强重复和同步性。

能自动调节链条的张紧度，使链条即便是在运行过程中也能对张紧度进行调节。

根据链条的规格、传动系统的负载和工作环境等因素，选择合适型号和规格的张紧器，确保张紧器的张力范围能够满足链条的工作要求。

安装张紧器时，应选择在合适的位置，确保张紧器顶部与链条的接触良好，并且不会与其他部件发生干涉。

链条张紧器被广泛地应用在各类链条传动系统之中。

在各种工业机械中，可以确保链条在高速运转和重载情况下保持稳定的张紧度，提高设备的工作效率和可靠性。

在农业机械中，它可以适应不同的农田作业条件，确保链条在复杂的工作环境中保持良好的张紧状态。

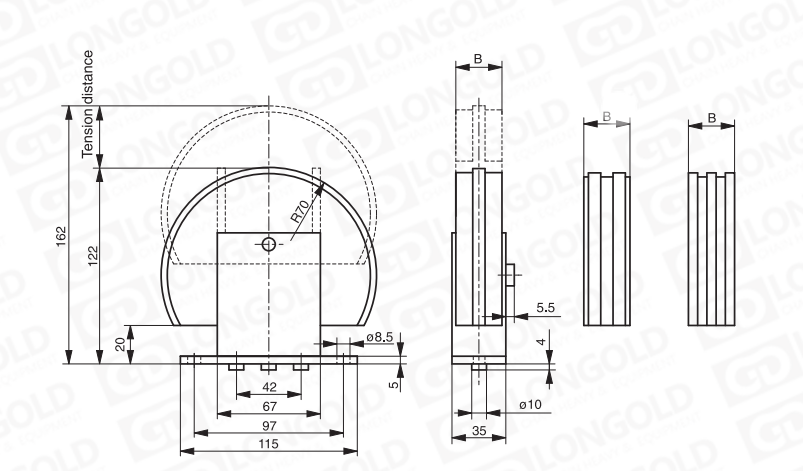

技术参数


点击图片放大



■张紧器型号及对应物料编码

型号

B mm

长重型张紧力

物料编码

不锈钢重型张紧力

物料编码

LD-SIZE 1-06B-1

30

281010051

282010051

LD-SIZE 1-08B-1

30

281010052

282010052

LD-SIZE 1-10B-1

30

281010053

282010053

LD-SIZE 1-12B-1

30

281010054

282010054

LD-SIZE 1-16B-1

30

281010055

282010055

LD-SIZE 1-06B-2

30

281010056

282010056

LD-SIZE 1-08B-2

30

281010057

282010057

LD-SIZE 1-10B-2

30

281010058

282010058

LD-SIZE 1-12B-2

30

281010058

282010058

LD-SIZE 1-06B-3

30

281010060

282010060

LD-SIZE 1-08B-3

30

281010061

282010061

LD-SIZE 1-06C-1

30

291010051

292010051

LD-SIZE 1-08A-1

30

291010052

292010052

LD-SIZE1-10A-1

30

291010053

292010053

LD-SIZE 1-12A-1

30

291010054

292010054

LD-SIZE 1-16A-1

30

291010055

292010055

LD-SIZE 1-06C-2

30

291010056

292010056

LD-SIZE 1-08A-2

30

291010057

292010057

LD-SIZE 1-10A-2

30

291010058

292010058

LD-SIZE 1-12A-2

30

291010059

292010059

LD-SIZE 1-06C-3

30

291010060

292010060

LD-SIZE 1-08A-3

30

291010061

292010061


型号表示例

LD

-
 SIZE
 1 -
 12B -
 1




（1）
（2）
（3）


（1）张紧器型号

（2）配合的链条尺寸

（3）配合的链条排数


安装方式·安装注意事项

安装方式


可行但非最佳搭配方式

最佳搭配方式

180°回转惰轮安装方式


欧米茄式安装方式



双SPANN-BOX安装方式

正反转张紧器安装方式


安装方式



1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
