020 - 22197679

链条张紧器 IX

链条式链轮张紧器是一种用于调整链条张力的装置，通常与链轮配合使用，以确保链条在传动过程中保持适当的张紧度。

应用领域

机械工程

食品行业

烘焙行业

农业机械

烟草行业

产品手册索取



产品特点

最高链条速度(＞1m/s)

张紧力:1根弹簧，轻型，32-58N；重型，60-132N。

张紧力:2根弹簧，轻型，64-116N；重型，120-264N。

张紧力:3根弹簧，轻型，96-174N；重型，180-396N。

安装方式：安装在链条下方用螺丝锁紧张紧器。

通常由张紧轮、弹簧、调节机构等组成。

链条式链轮张紧器能够自动感应链条的张力变化，并进行相应的调整，无需人工干预。

当链条松弛时，张紧轮在弹簧的作用下向链条方向移动，增加链条的张力；当链条过紧时，调节机构可以调整张紧轮的位置，减小链条的张力。

根据链条的规格、传动系统的负载和工作环境等因素，选择合适型号和规格的链条式链轮张紧器。确保张紧器的张力范围能够满足链条的工作要求。

安装张紧器时，应选择在合适的位置，确保张紧轮与链条的接触良好，并且不会与其他部件发生干涉。

链条张紧器被广泛地应用在各类链条传动系统之中。

在各种工业机械中，可以确保链条在高速运转和重载情况下保持稳定的张紧度，提高设备的工作效率和可靠性。

在农业机械中，它可以适应不同的农田作业条件，确保链条在复杂的工作环境中保持良好的张紧状态。

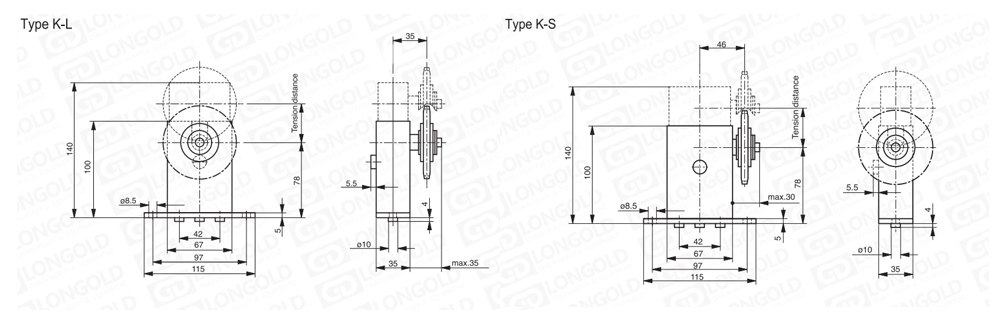

技术参数

点击图片放大



■张紧器型号及对应物料编码

型号

链轮

齿数

Type K-L重型张紧力

物料编码

Type K-S重型张紧力

物料编码

LD-SIZE 1-06B-1

20

281210005

281210001

LD-SIZE 1-06B-1

21

281210011

281210022

LD-SIZE 1-06B-1

23

281210012

281210023

LD-SIZE 1-08B-1

16

281210014

281210024

LD-SIZE 1-08B-1

17

281210006

281210025

LD-SIZE 1-08B-1

18

281210015

281210002

LD-SIZE 1-10B-1

14

281210016

281210026

LD-SIZE 1-10B-1

15

281210017

281210027

LD-SIZE 1-10B-1

16

281210007

281210028

LD-SIZE 1-10B-1

17

281210018

281210003

LD-SIZE 1-12B-1

13

281210033

281210029

LD-SIZE 1-12B-1

14

281210019

281210030

LD-SIZE 1-12B-1

15

281210008

281210029

LD-SIZE 1-12B-1

16

281210020

281210031

LD-SIZE 1-12B-1

17

281210021

281210032

LD-SIZE 1-06C-1

21

291110062

291110066

LD-SIZE 1-08A-1

17

291110063

291110067

LD-SIZE 1-10A-1

17

291110064

291110068

LD-SIZE 1-12A-1

15

291110065

291110069


型号表示例

LD

-
 SIZE
 1 -
 08B -
 1





（1）
（2）
（3）


（1）张紧器型号

（2）配合的链条尺寸

（3）配合的链条排数


安装注意事项


1.要根据所使用的传动系统的具体要求，选择与之匹配的张紧轮型号。


2.确保安装位置有足够的空间，以便张紧轮能够正常工作且不会与其他部件发生干涉。


3.安装张紧轮后，要定期对其进行检查和维护，以确保其正常工作。


4.在安装完成后，需要对张紧轮的张紧力进行调整。张紧力过大可能会导致链条或皮带过度拉伸，降低使用寿命；张紧力过小则会使链条或皮带松弛，容易出现跳齿、打滑等问题。





×
