平顶链具有结构简单、重量轻、制造和维修方便的优点。
平顶链的顶板为输送物料提供了一定宽度的水平承载面。
链条与链轮啮合时,铰圈本身就是与链轮啮合的部位。
顶板宽度可按输送物料的要求确定。
因平行排列的顶板两侧间隙很小,所以,只能作直线移动。
顶板上可直接负载运输物品,可以使输送的物品平稳地放置在上面。
可根据客户需要定制链轮的材质和轮毂部分。
在选择链轮时,需要考虑安装尺寸、速比、扭力等因素,如有需要,请咨询隆德技术人员。
产品广泛参与各类物件的输送,为其输送物料。
在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。
润滑方式 |
I |
II |
III |
IV |
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

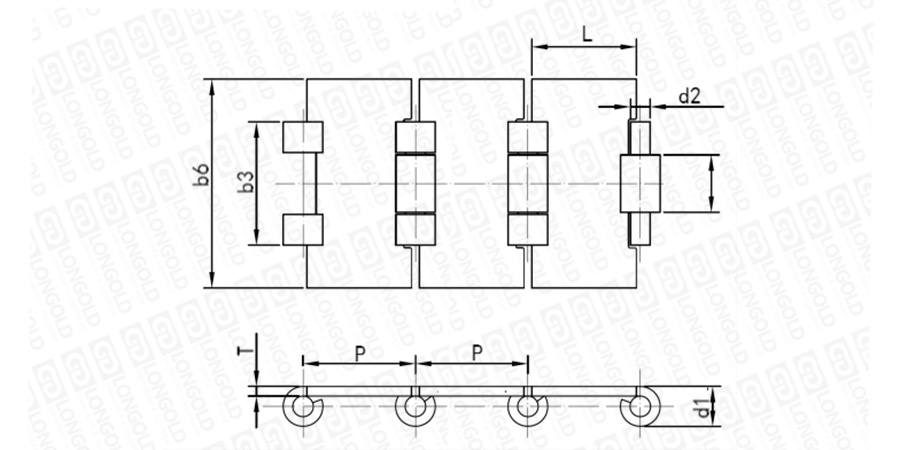

■链条本体结构详见如上图
上图为平顶输送链I的结构图。
可根据客户的需求,定制规格的种类以及外观颜色,详细请咨询隆德技术人员。
■产品尺寸参数表
隆德链号
P
L
每米
长重
拉伸载荷
PDF图纸
DXF图纸
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
LDC12S
38.10
76.20
13.13
6.38
3.35
37.28
20.00
42.05
2.39
LDC13S
82.60
2.55
LDC14S
88.90
2.70
LDC16S
101.60
2.99
LDC18S
114.30
3.29
LDC24S
152.40
4.17
LDC30S
190.50
5.06
LDC |
- |
13 |
- |
S |
(1) |
|
(2) |
|
(3) |
(1)链条系列
(2)型号
(3)规格
标准包装订购
一般按标准包装为单位备常规库存,1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
