包胶回程托辊

全封闭设计确保高等级卫生标准，同样适用于食品应用。外层橡胶确保对链板的高贴合性（出色的滚动性能），最小的链板磨损同时减少噪音。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

整体结构紧凑，没有过多的零散部件，减少了安装和维护的复杂性。

有多种类型的包胶回程托辊提供选择，适用不同的输送环境。

能够快速、准确地完成工作，与整个机械系统协同工作，提高生产效率和工作质量。

包胶回程托辊符合食品级卫生需求，适应食品级运输工作。

可根据客户需求定制包胶回程托辊的类型。

在选择过包胶回程托辊时，需要考虑安装尺寸、材质性质等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供作用。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

包胶回程托辊的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及过渡板本身材质决定润滑方式。

不同材质包胶回程托鲲使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■本体结构详见如上图

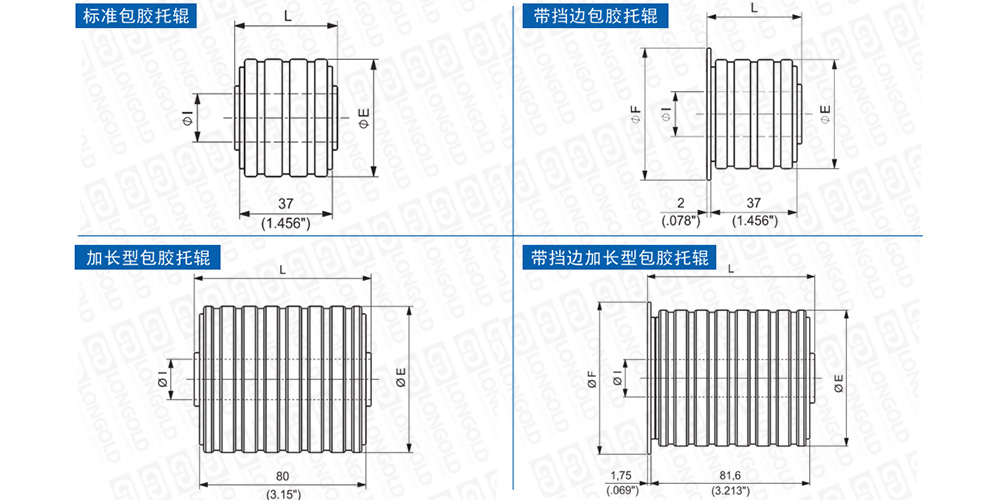

上图为包胶回程托辊的结构图，图中已标明本体尺寸。

可根据客户的需求，定制托辊的材质、类型等，详细请咨询隆德技术人员。


■本体尺寸

类型

型号

外径

长度

挡边直径

PDF图纸

DXF图纸

轴 径 φ1

φE

L

φF

16 mm

18 mm

3/4"

20 mm

mm

inch

mm

inch

mm

inch

标准包胶托辊

CC000436

CC000439

CC000442

CC000445

45

1.772

41.00

1.614

-

-

请咨询

请咨询

CC000437

CC000440

CC000443

CC000446

57

2.244

41.00

1.614

-

-

CC000438

CC000441

CC000444

CC000447

67

2.638

41.00

1.614

-

-

加长型
包胶托辊

CC000078

CC000084

CC000090

CC000096

45

1.772

82.50

3.248

-

-

CC000079

CC000085

CC000091

CC000097

45

1.772

84.50

3.327

-

-

CC000080

CC000086

CC000092

CC000098

57

2.244

82.50

3.248

-

-

CC000081

CC000087

CC000093

CC000099

57

2.244

84.50

3.327

-

-

CC000082

CC000088

CC000094

CC000100

67

2.638

82.50

3.248

-

-

CC000083

CC000089

CC000095

CC000101

67

2.638

84.50

3.327

-

-

带挡边
包胶托辊

CC000460

CC000463

CC000466

CC000469

45

1.772

41.00

1.614

55

2.165

CC000461

CC000464

CC000467

CC000470

57

2.244

41.00

1.614

65

2.559

CC000462

CC000465

CC000468

CC000471

67

2.638

41.00

1.614

75

2.953

带挡边加长型
包胶托辊

CC000114

CC000117

CC000120

CC000123

45

1.772

85.80

3.378

55

2.165

CC000115

CC000118

CC000121

CC000124

57

2.244

85.80

3.378

65

2.559

CC000116

CC000119

CC000122

CC000125

67

2.638

85.80

3.378

75

2.953


型号表示例


CC
 - 0004
36
（1）
（2）
（3）


（1）配件系列

（2）型号

（3）规格


订购方法

订购输送链配件时的注意事项

必须确认链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把配件以及链条的各项要求提供后进行订购。或者咨询隆德技术人员。




×
