020 - 22197679

导向片

轻量化设计，具有出色的耐腐蚀性，且不吸水，为物体的运动提供准确的导向，它可以确保物体按照预定的轨迹进行移动，避免出现偏离或晃动的情况。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

整体结构紧凑，轻量化设计，组装方便。

导向片材质为聚丙烯，具有出色的耐腐蚀性，能够适应严苛的婶环境。

可以确保物体按照预定的轨迹进行移动，避免出现偏离或晃动的情况。

有标准导向片以及轻薄型导向片提供使用。

可根据客户需求定制导向片的类型。

在选择导向片时，需要考虑安装尺寸、材质性质等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供作用。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

导向片的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及过渡板本身材质决定润滑方式。

不同材质导向片使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大

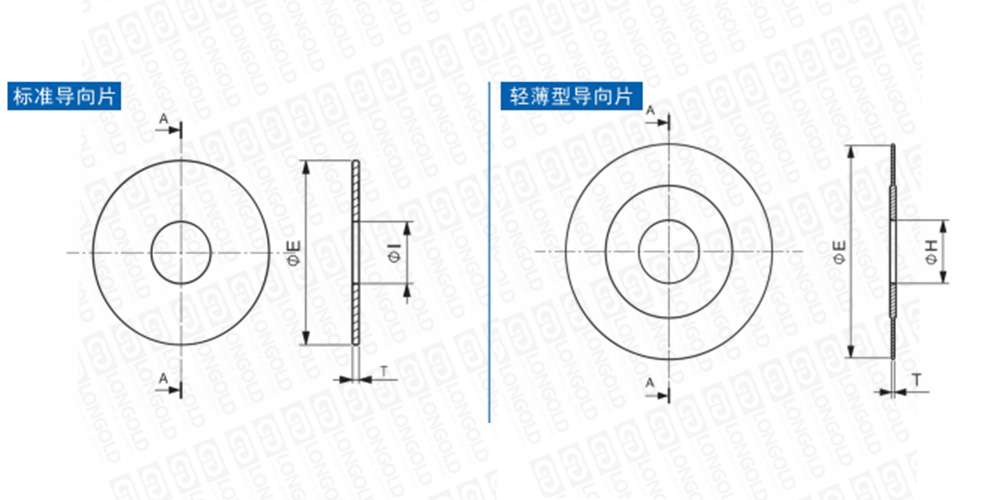

■本体结构详见如上图

上图为导向片的结构图，图中已标明本体尺寸。

可根据客户的需求，定制导向片的材质、轻薄等，详细请咨询隆德技术人员。


■本体尺寸

类型

型号

外径

厚度

PDF图纸

DXF图纸

轴 径 φ1

φE

T

16 mm

18 mm

19 mm

20 mm

mm

inch

mm

inch

标准导向片

CC000126

CC000129

CC000132

CC000135

55

2.165

2

0.079

请咨询

请咨询

CC000127

CC000130

CC000133

CC000136

65

2.559

2

0.079

CC000128

CC000131

CC000134

CC000137

75

2.953

2

0.079

轻薄型导向片

CC000138

CC000139

CC000140

CC000141

40

1.575

1

0.039

CC000142

CC000143

CC000144

CC000145

70

2.756

1

0.039


型号表示例


CC
 - 0001
26
（1）
（2）
（3）


（1）配件系列

（2）型号

（3）规格


订购方法

订购输送链配件时的注意事项

必须确认链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把配件以及链条的各项要求提供后进行订购。或者咨询隆德技术人员。




×
