020 - 22197679

一体式回程托辊

全封闭设计确保高等级卫生标准，同样适用于食品应用。轻量化设计与出众的滚动性能。高耐化学腐蚀性，不吸水及润滑剂。

应用领域

机械工程

食品行业

制糖行业

社会设施

包装行业

物流运输业

医疗行业

产品手册索取



产品特点

整体结构紧凑，没有过多的零散部件，减少了安装和维护的复杂性。

有多种类型的一体式回程托鲲提供选择，适用不同的输送环境。

能够快速、准确地完成工作，与整个机械系统协同工作，提高生产效率和工作质量。

一体式回程托辊符合食品级卫生需求，适应食品级运输工作。

可根据客户需求定制一体式回程托辊的类型。

在选择过一体式回程托辊时，需要考虑安装尺寸、材质性质等因素，如有需要，请咨询隆德技术人员。

产品广泛与链条配合使用，为其输送物料提供作用。

在包装行业、物流运输、电子行业、食品以及医疗行业等都有着广泛地应用。

一体式回程托辊的润滑方式取决于其配合使用的链条以及自身的材质。通过链条的型号、材质以及过渡板本身材质决定润滑方式。

不同材质一体式回程托鲲使用的润滑方式有所不同，详情请咨询隆德技术人员。

技术参数

点击图片放大


■本体结构详见如上图

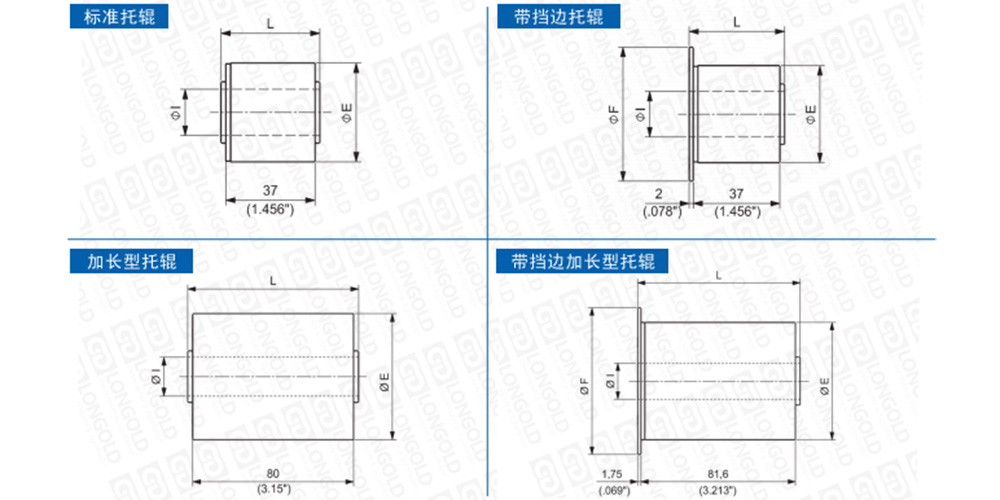

上图为一体式回程托辊的结构图，图中已标明本体尺寸。

可根据客户的需求，定制托辊的材质、类型等，详细请咨询隆德技术人员。


■本体尺寸

类型

一体式回程托辊型号

外径

长度

挡边直径

PDF图纸

DXF图纸

轴径φ1

φE

L

φF

16 mm

18 mm

19 mm

20 mm

mm

inch

mm

inch

mm

inch

标准托辊

CC000424

CC000427

CC000430

CC000433

40.00

1.575

41.00

1.614

-

-

请咨询

请咨询

CC000425

CC000428

CC000431

CC000434

50.00

1.969

41.00

1.614

-

-

CC000426

CC000429

CC000432

CC000435

60.00

2.362

41.00

1.614

-

-

加强长托辊

CC000054

CC000060

CC000066

CC000072

40.00

1.575

82.50

3.248

-

-

CC000055

CC000061

CC000067

CC000073

40.00

1.575

84.50

3.327

-

-

CC000056

CC000062

CC000068

CC000074

50.00

1.969

82.50

3.248

-

-

CC000057

CC000063

CC000069

CC000075

50.00

1.969

84.50

3.327

-

-

CC000058

CC000064

CC000070

CC000076

60.00

2.362

82.50

3.248

-

-

CC000059

CC000065

CC000071

CC000077

60.00

2.362

84.50

3.327

-

-

带挡边托辊

CC000448

CC000451

CC000454

CC000457

40.00

1.575

41.00

1.614

55

2.165

CC000449

CC000452

CC000455

CC000458

50.00

1.969

41.00

1.614

65

2.559

CC000450

CC000453

CC000456

CC000459

60.00

2.362

41.00

1.614

75

2.953

带挡边
加长托辊

CC000102

CC000105

CC000108

CC000111

40.00

1.575

85.80

3.378

55

2.165

CC000103

CC000106

CC000109

CC000112

50.00

1.969

85.80

3.378

65

2.559

CC000104

CC000107

CC000110

CC000113

60.00

2.362

85.80

3.378

75

2.953


型号表示例


CC
 - 0004
24
（1）
（2）
（3）


（1）配件系列

（2）型号

（3）规格


订购方法

订购输送链配件时的注意事项

必须确认链条的规格（强力型、材质等规格），确认链条的节距、滚子直径、内链节内宽、链板厚度等尺寸。

请把配件以及链条的各项要求提供后进行订购。或者咨询隆德技术人员。




×
