夹膜链条

利⽤夹钳夹住薄膜等进⾏输送的链条。夹膜链有⾼耐磨性和抗腐蚀性,可⽤于抓握,拉动和运输壁薄但表⾯积较⼤的材料。

产品手册索取




产品特点

材质有钢铁镍镀处理及不锈钢制,共2种。

弹簧负载的数值为闭口时的负载数值。

可制造免加油规格。关于详细内容请咨询。

不锈钢规格的内环为直板形。

即使在链条安装于设备中的状态下也可简单地交换附件,维修作业,或变更间隔。

输送能力大,可承载较大的载荷。

输送速度准确稳定,能保证精确的同步输送。

可在各种恶劣的环境(高温、粉尘)下工作,性能可靠。

链轮有14齿和17齿,客户可根据需要选择合适的尺寸。

链轮为特制品,不可用其他链轮替代。

食品:火腿、 香肠、 奶酪、 面包等。

电气方面:电线、 球形玻璃器皿等。

医疗方面:注射器、 医药品等。

镀镍链条:镀镍加工不仅可以美化外观,还具有轻度的耐腐蚀性,沾到水滴也可继续使用。

镀镍免加油链条:利用特殊含油套筒,不用加油,寿命更长。

不锈钢链条:特殊环境下,最宜使用耐环境不锈钢链条。

特殊表面涂层链条:在各种电镀、 涂层链条中,特殊表面涂层链条具有最佳耐腐蚀性。

技术参数

点击图片放大

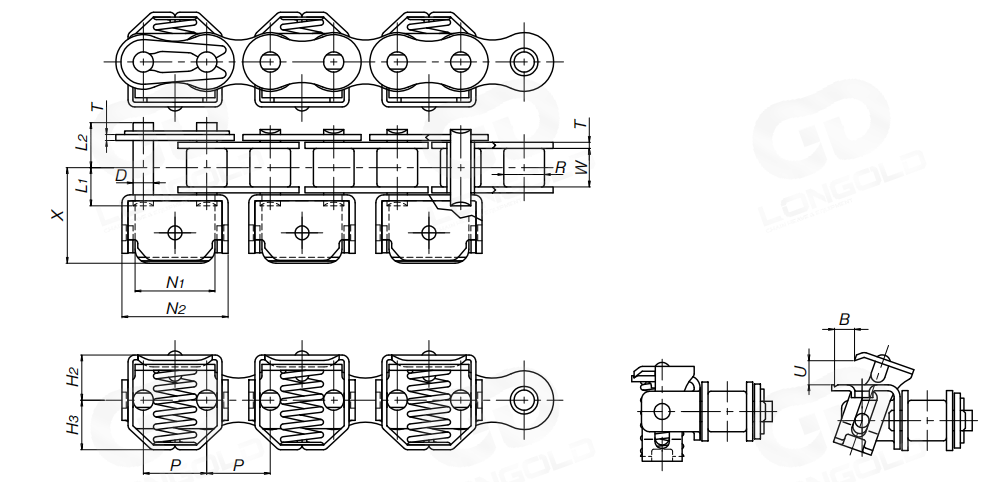

■产品尺寸表

隆德尺寸
&规格

节距

滚子

直径

内链节内宽

销轴

链板

X

N1

N2

H2

H3

U

B

弹簧负载 N

P

R

W

直径 D

L1

L2

H

厚度 T

LD08B-KUM

12.70

8.51

7.75

4.45

8.4

10.0

12.0

1.6

20.3

16.8

23.3

10.5

10.8

4.2

3.7

50

LD10B-KUM

15.875

10.16

9.65

5.08

9.55

11.25

14.7

1.5

23.9

20.0

26.6

11.3

12.4

6.7

5.6

55

注:

1.链条出厂前涂抹了食品机械用润滑油。不锈钢规格的也涂抹了食品机械用润滑油。

2.请在夹具下部、凸轮部定期涂抹润滑油。

3.不锈钢规格在清洗后,需对各部分进行加油。

4.弹簧负载为关闭时的负载值。

5.记载的尺寸为标称尺寸,可能与实际尺寸不同。


型号表示例

型号表示例




LD
08B -
KUM - SS


(1)

(2)

(3)


(1)链条尺寸

(2)链条类型:夹膜链

(3)链条规格:无记号=普通规格,NP=碳钢镀镍规格,SS=不锈钢规格



订购方法



标准包装订购

一般按标准包装(10Ft,即3.048米)为单位备常规库存。1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时,请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员

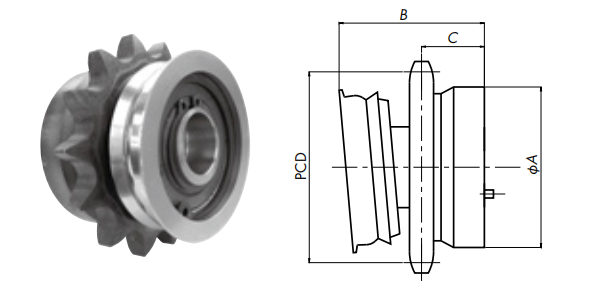

专用链轮尺寸表


型号

齿数
N
PCD寸法
mm
ΦA
mm
B
mm
C
mm

RS08B-17T-KUM

17T

69.12

60

47

24.4

RS10B-14T-KUM

14T

71.34

60

49

23.25





×
