其结构设计和制造工艺的高精度要求，使得链条在传动过程中能够保持准确的节距和运动轨迹。
板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。
外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。
能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。
在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。
链轮的型号根据客户要求的尺寸和系列来定制。
在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。
产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。
|
润滑方式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

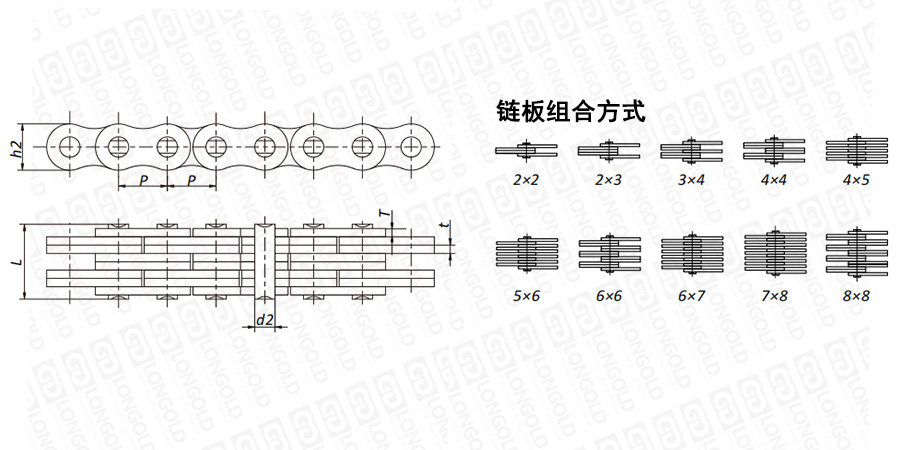

■链条结构详见如上图
上图为HP系列板式链的结构图。
可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。
■链条尺寸
|
隆德链号 |
节距 |
链板
组合
|
链板高度 |
链板厚度 |
销轴直径 |
销轴长度 |
链条长度(100节) |
参考重量 |
抗拉强度 |
PDF图纸 |
DXF图纸 |
|
P |
h2 max |
T max |
d2 max |
L max |
(±0.25%) |
q |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|||||
|
HP422 |
12.70 |
2×2 |
10.60 |
1.70 |
4.45 |
9.20 |
1262.00 |
0.44 |
|||
|
HP434 |
12.70 |
3×4 |
10.60 |
1.70 |
4.45 |
14.20 |
1262.00 |
0.75 |
|||
|
HP444 |
12.70 |
4×4 |
10.60 |
1.70 |
4.45 |
16.10 |
1262.00 |
0.86 |
|||
|
HP456 |
12.70 |
5×6 |
10.60 |
1.70 |
4.45 |
21.10 |
1262.00 |
1.17 |
|||
|
HP466 |
12.70 |
6×6 |
10.60 |
1.70 |
4.45 |
23.00 |
1262.00 |
1.27 |
|||
|
HP488 |
12.70 |
8×8 |
10.60 |
1.70 |
4.45 |
29.90 |
1262.00 |
1.70 |
|||
|
HP444F3 |
12.70 |
4×4 |
11.00 |
1.43 |
4.45 |
13.90 |
1262.00 |
0.78 |
|||
|
HP466F1 |
12.70 |
6×6 |
11.00 |
1.43 |
4.45 |
19.90 |
1262.00 |
1.06 |
|||
|
HP523 |
15.875 |
2×3 |
12.70 |
1.94 |
5.08 |
12.10 |
1580.00 |
0.75 |
|||
|
HP534 |
15.875 |
3×4 |
12.70 |
1.94 |
5.08 |
16.50 |
1580.00 |
1.04 |
|||
|
HP543 |
15.875 |
△4×3 |
12.70 |
1.94 |
5.08 |
16.50 |
1580.00 |
1.05 |
|||
|
HP544 |
15.875 |
4×4 |
12.70 |
1.94 |
5.08 |
18.60 |
1580.00 |
1.18 |
|||
|
HP545 |
15.875 |
4×5 |
12.70 |
1.94 |
5.08 |
20.30 |
1580.00 |
1.33 |
|||
|
HP556 |
15.875 |
5×6 |
12.70 |
1.94 |
5.08 |
24.00 |
1580.00 |
1.63 |
|||
|
HP566 |
15.875 |
6×6 |
12.70 |
1.94 |
5.08 |
26.20 |
1580.00 |
1.77 |
|||
|
HP567 |
15.875 |
6×7 |
12.70 |
1.94 |
5.08 |
28.00 |
1580.00 |
1.91 |
|||
|
HP578 |
15.875 |
7×8 |
12.70 |
1.94 |
5.08 |
32.50 |
1580.00 |
2.20 |
|||
|
HP588 |
15.875 |
8×8 |
12.70 |
1.94 |
5.08 |
34.00 |
1580.00 |
2.34 |
|||
|
HP644 |
19.05 |
4×4 |
15.00 |
2.29 |
5.72 |
21.30 |
1891.00 |
1.58 |
|||
|
HP666 |
19.05 |
6×6 |
15.00 |
2.29 |
5.72 |
30.70 |
1891.00 |
2.37 |
|||
|
HP678 |
19.05 |
7×8 |
15.00 |
2.29 |
5.72 |
37.70 |
1891.00 |
2.98 |
|||
|
HP688 |
19.05 |
8×8 |
15.00 |
2.29 |
5.72 |
40.00 |
1891.00 |
3.13 |
|||
|
HP822 |
25.40 |
2×2 |
20.20 |
3.06 |
8.28 |
15.50 |
2532.00 |
1.47 |
|||
|
HP823 |
25.40 |
2×3 |
20.20 |
3.06 |
8.28 |
18.80 |
2532.00 |
1.83 |
|||
|
HP834 |
25.40 |
3×4 |
20.20 |
3.06 |
8.28 |
25.30 |
2532.00 |
2.55 |
|||
|
HP844 |
25.40 |
4×4 |
20.20 |
3.06 |
8.28 |
29.50 |
2532.00 |
2.92 |
|||
|
HP845 |
25.40 |
4×5 |
20.20 |
3.06 |
8.28 |
31.60 |
2532.00 |
3.26 |
|||
|
HP856 |
25.40 |
5×6 |
20.20 |
3.06 |
8.28 |
38.20 |
2532.00 |
3.96 |
|||
|
HP867 |
25.40 |
6×7 |
20.20 |
3.06 |
8.28 |
43.80 |
2532.00 |
4.68 |
|||
|
HP878 |
25.40 |
7×8 |
20.20 |
3.06 |
8.28 |
50.00 |
2532.00 |
5.39 |
|||
|
HP888 |
25.40 |
8×8 |
20.20 |
3.06 |
8.28 |
52.80 |
2532.00 |
5.77 |
|||
|
HP1034 |
31.75 |
3×4 |
22.80 |
4.10 |
10.19 |
33.30 |
3168.00 |
4.16 |
|||
|
HP1044 |
31.75 |
4×4 |
22.80 |
4.10 |
10.19 |
37.50 |
3168.00 |
4.24 |
|||
|
HP1066 |
31.75 |
6×6 |
22.80 |
4.10 |
10.19 |
54.30 |
3168.00 |
6.33 |
|||
|
HP1088 |
31.75 |
8×8 |
22.80 |
4.10 |
10.19 |
71.10 |
3168.00 |
8.40 |
|
HP |
|
4 |
|
22 |
|
（1） |
|
（2） |
|
（3） |
（1）链条系列
（2）链条型号
（3）链板组合方式：2×2
标准包装订购
一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
