外链板和销轴为过盈配合，销轴为铆接，内链板、中链板和销轴为滑动配合。通过链板，销轴受到剪力，同时链条弯曲时内链板的孔子内面滑动。
板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。
外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。
能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。
在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。
链轮的型号根据客户要求的尺寸和系列来定制。
在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。
产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。
|
润滑方式 |
I |
II |
III |
IV |
|
方法 |
油壶 |
点滴加油 |
油池或油盘润滑 |
强制油泵润滑 |
点击图片放大

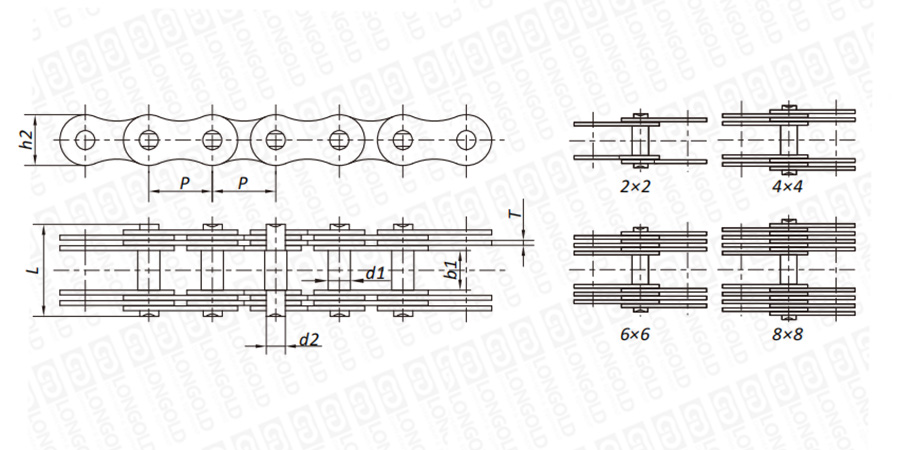

■链条结构详见如上图
上图为多板销轴链条的结构图。
可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。
■链条尺寸
|
隆德链号 |
节距 |
内节内宽 |
链板
组合
|
销轴直径 |
销轴长度 |
链板高度 |
链板厚度 |
参考重量 |
抗拉强度 |
PDF图纸 |
DXF图纸 |
|
|
P |
b1 min |
d1 max |
d2 max |
L max |
h2 max |
T max |
q |
|||||
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg/m |
|||||
|
MP15 |
15.00 |
12.00 |
2×2 |
5.00 |
4.00 |
25.00 |
12.00 |
2.03 |
0.70 |
|||
|
MP20 |
20.00 |
15.00 |
2×2 |
8.00 |
6.00 |
28.00 |
15.00 |
2.03 |
1.10 |
|||
|
MP25 |
25.00 |
18.00 |
2×2 |
10.00 |
8.00 |
36.00 |
18.00 |
3.00 |
1.80 |
|||
|
MP30 |
30.00 |
20.00 |
4×4 |
11.00 |
9.00 |
51.00 |
20.00 |
3.00 |
3.40 |
|||
|
MP35 |
35.00 |
22.00 |
4×4 |
12.00 |
10.00 |
53.00 |
26.00 |
3.00 |
4.50 |
|||
|
MP40 |
40.00 |
25.00 |
4×4 |
14.00 |
12.00 |
58.00 |
32.00 |
3.00 |
5.00 |
|||
|
MP45 |
45.00 |
30.00 |
4×4 |
17.00 |
14.00 |
63.00 |
35.00 |
3.00 |
7.00 |
|||
|
MP50 |
50.00 |
35.00 |
4×4 |
22.00 |
18.00 |
90.00 |
40.00 |
4.50 |
11.30 |
|||
|
MP55 |
55.00 |
40.00 |
4×4 |
24.00 |
21.00 |
108.00 |
42.00 |
6.00 |
14.50 |
|||
|
MP60 |
60.00 |
45.00 |
4×4 |
26.00 |
23.00 |
114.00 |
46.00 |
6.00 |
17.10 |
|||
|
MP70 |
70.00 |
50.00 |
6×6 |
32.00 |
28.00 |
148.00 |
55.00 |
6.00 |
34.00 |
|||
|
MP80 |
80.00 |
60.00 |
6×6 |
36.00 |
32.00 |
159.00 |
60.00 |
6.00 |
39.00 |
|||
|
MP90 |
90.00 |
70.00 |
6×6 |
40.00 |
36.00 |
184.00 |
70.00 |
7.00 |
53.00 |
|||
|
MP100 |
100.00 |
80.00 |
8×8 |
45.00 |
40.00 |
224.00 |
80.00 |
7.00 |
77.00 |
|||
|
MP110 |
110.00 |
90.00 |
8×8 |
50.00 |
45.00 |
236.00 |
90.00 |
7.00 |
90.00 |
|||
|
MP120 |
120.00 |
100.00 |
8×8 |
55.00 |
50.00 |
262.00 |
100.00 |
8.00 |
112.00 |
|||
|
MP30F1 |
30.00 |
16.50 |
2×2 |
6.00 |
5.00 |
27.70 |
15.70 |
2.03 |
0.72 |
|||
|
MP50F2 |
50.00 |
38.00 |
6×6 |
22.00 |
18.00 |
85.00 |
40.00 |
3.00 |
11.1 |
|||
|
MP50.8 |
50.80 |
36.00 |
6×6 |
22.00 |
17.81 |
85.40 |
42.00 |
3.25 |
11.90 |
|||
|
MP70F1 |
70.00 |
21.00 |
2×2 |
16.50 |
14.00 |
51.50 |
30.50 |
6.00 |
4.16 |
|||
|
MP70F2 |
70.00 |
50.00 |
8×8 |
32.00 |
28.00 |
158.00 |
55.00 |
5.00 |
44.00 |
|||
|
MP70F3 |
70.00 |
52.00 |
8×8 |
32.00 |
28.00 |
160.00 |
55.00 |
5.00 |
31.62 |
|||
|
MP80F1 |
80.00 |
60.00 |
8×8 |
36.00 |
32.00 |
170.00 |
60.00 |
5.00 |
35.32 |
|||
|
*MPC90F1 |
90.00 |
60.00 |
4×4 |
36.00 |
32.00 |
146.00 |
60.00 |
8.00 |
32.22 |
|||
|
*MPC90F2 |
90.00 |
60.40 |
6×6 |
40.00 |
37.00 |
182.00 |
70.00 |
8.00 |
52.70 |
|||
|
*MPC110F1 |
110.00 |
90.00 |
8×8 |
50.00 |
45.00 |
239.00 |
90.00 |
7.00 |
87.50 |
|||
|
MP |
|
30 |
|
22 |
|
F1 |
|
（1） |
|
（2） |
|
（3） |
|
（4） |
（1）链条系列
（2）链条型号
（3）链板组合方式：2×2
（4）链条规格
标准包装订购
一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。
如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。
按所需长度订购
可把链条编制成您指定的长度交货。
请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。
