标准AL系列板式链

板式链是仅用链板和销子构成的链条，又被称为平衡链。AL系列板式链的零件源于ANSI滚子链标准，链板的外形尺寸和销轴直径等同于同节距滚子链的外链板和销轴。是一种轻系列的板式链，适用于直线往返传动结构。适用于载荷可视为静态和接合处无磨损问题的环境。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

零件源于ANSI滚子链标准，链板的外形尺寸和销轴直径等同于同节距滚子链的外链板和销轴。

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

AL系列板式链是一种轻系列板式链，适于直线往返传动结构。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条结构详见如上图

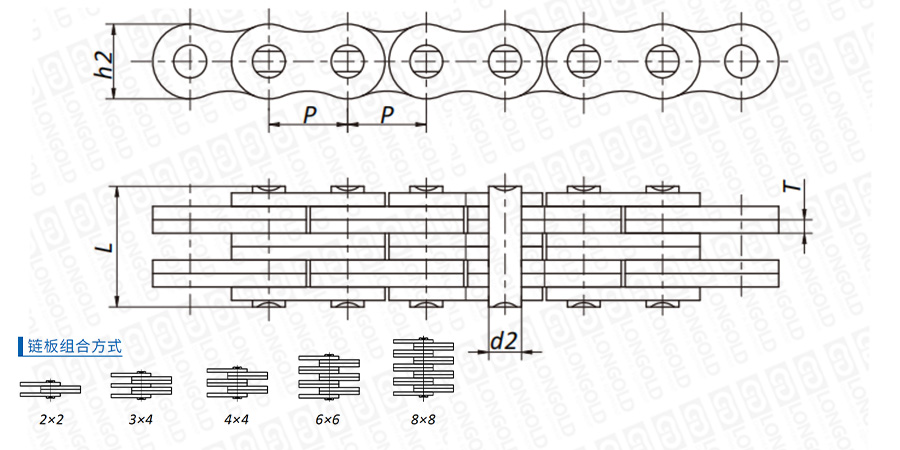

上图为标准AL系列板式链的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距

链板

组合

链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

q

mm

mm

mm

mm

mm

kg/m

AL322

9.525

2×2

7.70

1.30

3.58

6.80

0.23

请咨询

请咨询

请咨询

AL344

9.525

4×4

7.70

1.30

3.58

11.60

0.46

AL422

12.70

2×2

10.40

1.50

3.96

8.30

0.39

AL444

12.70

4×4

10.40

1.50

3.96

14.40

0.74

AL466

12.70

6×6

10.40

1.50

3.96

20.50

1.13

AL522

15.875

2×2

12.80

2.03

5.08

11.05

0.64

AL534

15.875

3×4

12.80

2.03

5.08

17.00

1.10

AL544

15.875

4×4

12.80

2.03

5.08

19.40

1.25

AL566

15.875

6×6

12.80

2.03

5.08

27.50

1.79

AL622

19.05

2×2

15.60

2.42

5.94

13.00

0.87

AL644

19.05

4×4

15.60

2.42

5.94

22.70

1.70

AL666

19.05

6×6

15.60

2.42

5.94

32.20

2.53

AL688

19.05

8×8

15.60

2.42

5.94

42.20

3.37

AL822

25.40

2×2

20.80

3.25

7.92

16.20

1.57

AL844

25.40

4×4

20.80

3.25

7.92

29.40

3.08

AL866

25.40

6×6

20.80

3.25

7.92

44.20

4.62

AL888

25.40

8×8

20.80

3.25

7.92

55.50

6.12

AL1022

31.75

2×2

25.60

4.00

9.53

19.60

2.51

AL1044

31.75

4×4

25.60

4.00

9.53

36.40

4.95

AL1066

31.75

6×6

25.60

4.00

9.53

52.30

7.39

AL1088

31.75

8×8

25.60

4.00

9.53

68.50

9.83

AL1222

38.10

2×2

30.50

4.80

11.10

24.30

3.65

AL1244

38.10

4×4

30.50

4.80

11.10

43.80

7.05

AL1266

38.10

6×6

30.50

4.80

11.10

63.20

10.50

AL1288

38.10

8×8

30.50

4.80

11.10

82.60

14.03

AL1444

44.45

4×4

36.40

5.60

12.70

51.30

9.80

AL1466

44.45

6×6

36.40

5.60

12.70

74.50

14.66

AL1644

50.80

4×4

41.60

6.40

14.21

58.00

12.90

AL1666

50.80

6×6

41.60

6.40

14.21

83.80

19.27

AL1688

50.80

8×8

41.60

6.40

14.21

109.50

25.64


型号表示例


AL
8
22
（1）
（2）
（3）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
