标准BL系列板式链连接销轴

它是板式链的关键组成部分，用于将链节连接在一起，使链条形成一个连续的传动或输送结构。在链条工作时，销轴承担着传递链条内部拉力和外部载荷的任务，将动力从一个链节传递到下一个链节。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

板式链的关键组成部分，用于将链节连接在一起。

链条工作时，销轴承担着传递链条内部拉力和外部载荷的任务，将动力从一个链节传递到下一个链节。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

在长时间运行过程中不易变形和断裂，保证稳定性和可靠性。

根据客户要求的尺寸和系列来定制。

在选择时，需要考虑安装尺寸、设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

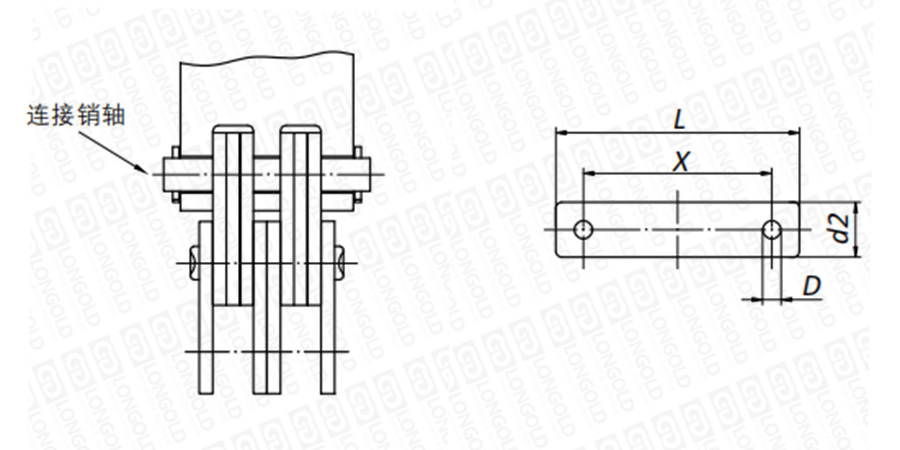

■链条结构详见如上图

上图为标准BL系列板式链连接销轴的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■本体尺寸

隆德链号

孔距

销轴长度

销轴直径

孔径

抗拉强度

PDF图纸

DXF图纸

X

min

L

max

d2

max

D

mm

mm

mm

mm

BL422

10.80

17.20

5.08

1.60

请咨询

请咨询

请咨询

BL423

12.90

19.30

BL434

17.00

23.40

BL444

19.20

25.60

BL446

23.50

29.90

BL466

27.70

34.10

BL522

12.80

20.80

5.94

2.00

BL523

15.30

23.30

BL534

20.20

28.20

BL544

22.90

30.90

BL546

27.90

35.90

BL566

32.90

40.90

BL622

17.00

29.80

7.92

3.20

BL623

20.30

33.10

BL634

26.90

39.70

BL644

30.40

43.20

BL646

37.10

49.90

BL666

43.80

56.60

BL822

21.00

33.80

9.53

3.20

BL823

25.10

37.90

BL834

33.20

46.00

BL844

37.50

50.30

BL846

45.80

58.60

BL866

54.10

66.90

BL1022

25.10

41.10

11.10

4.00

BL1023

30.00

46.00

BL1034

39.70

55.70

BL1044

44.90

60.90

BL1046

54.80

70.80

BL1066

64.70

80.70

BL1222

29.50

45.50

12.70

4.00

BL1223

35.30

51.30

BL1234

46.70

62.70

BL1244

52.80

68.80

BL1246

64.40

80.40

BL1266

76.00

92.00

BL1422

33.70

49.70

14.27

4.00

BL1423

40.30

56.30

BL1434

53.40

69.40

BL1444

60.30

76.30

BL1446

73.60

89.60

BL1466

86.90

102.90

BL1622

38.30

58.30

17.46

5.00

BL1623

45.90

65.90

BL1634

60.80

80.80

BL1644

68.60

88.60

BL1646

83.70

103.70

BL1666

98.90

118.90

BL2022

50.40

70.40

23.81

5.00

BL2023

60.30

80.30

BL2034

79.90

99.90

BL2044

90.20

110.20

BL2046

110.10

130.10


型号表示例


BL
8
22
 -
 CP
（1）
（2）
（3）
（4）


（1）链条系列

（2）链条型号

（3）链板组合方式：22=2×2

（4）链接销轴


订购方法


首先确定您需要的板式链的规格，包括链条的尺寸、链板组合方式（例如2×2、4×4等）以及材质等。

连接销轴一般同链条一起售卖，不单独售卖。如确有需要，请咨询隆德技术人员。



×
