堆高机用板式链条I

板式链是仅用链板和销子构成的链条，又被称为平衡链。堆高机用板式链条在堆高机中，主要用于传递动力，驱动货叉的升降以及堆高机的行走机构等关键部位。它是保证堆高机正常工作的重要传动部件，适用于仓库、物流中心、港口码头等货物搬运频繁的场所。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

堆高机用板式链条是保证堆高机正常工作的重要传动部件，适用于仓库、物流中心、港口码头等货物搬运频繁的场所。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

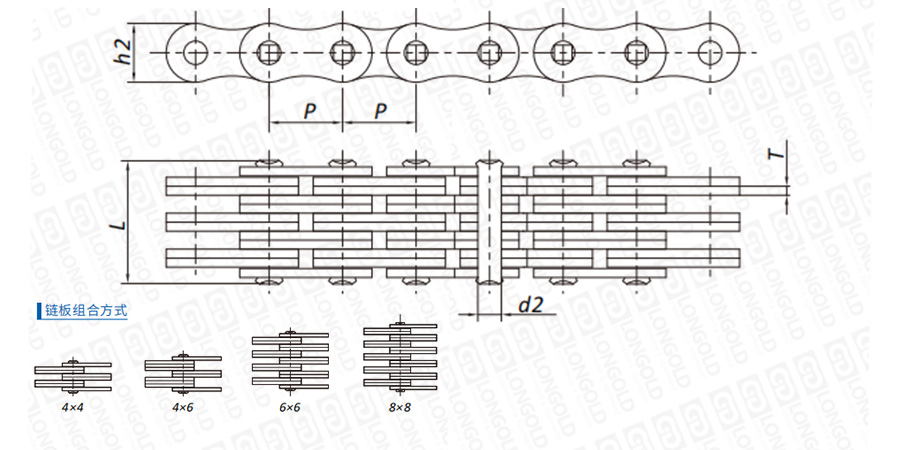

■链条结构详见如上图

上图为堆高机用板式链条I的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距

链板

组合

链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

q

mm

mm

mm

mm

mm

kg/m

SMBL1044

31.75

4×4

30.18

4.80

11.10

43.80

7.60

请咨询

请咨询

请咨询

SMBL1066

31.75

6×6

30.18

4.80

11.10

64.00

11.65

SMBL1244

38.10

4×4

36.20

5.60

12.70

51.30

10.30

SMBL1266

38.10

6×6

36.20

5.60

12.70

75.50

11.52

SMBL1288

38.10

8×8

36.20

5.60

12.70

96.50

21.60

SMBL1444

44.45

4x4

42.20

6.40

14.27

57.50

14.12

SMBL1446

44.45

4×6

42.20

6.40

14.27

73.00

17.63

SMBL1466

44.45

6×6

42.20

6.40

14.27

83.20

21.09

SMBL1634

50.80

3×4

48.20

7.20

17.46

57.90

15.49

SMBL1644

50.80

4×4

48.20

7.20

17.46

65.10

17.67

SMBL1646

50.80

4×6

48.20

7.20

17.46

80.00

22.20

SMBL1666

50.80

6×6

48.20

7.20

17.46

96.70

26.70

SMBL1688

50.80

8×8

48.20

7.20

17.46

123.30

35.00

SMBL1044

63.50

4×4

60.33

9.91

23.81

91.50

31.60

SMBL1066

63.50

6×6

60.33

9.91

23.81

131.20

48.10

SMBL1266F2

38.10

6×6

36.20

5.60

12.70

75.50

11.52

SMBL1288F4

38.10

8×8

36.20

5.60

12.70

97.30

21.69

SMBL1666F1

50.80

6×6

48.20

7.20

17.46

94.20

26.35

SMBL1688F2

50.80

8×8

48.20

7.20

17.46

124.50

35.09

SMBL1688F7

50.80

8×8

48.20

7.20

17.46

127.00

35.19

SMBL1088F2

63.50

8×8

58.20

9.70

23.81

170.00

56.74


型号表示例


SM
BL
28
44
F4
（1）
（2）
（3）
（4）
（5）


（1）堆高机用板式链

（2）链条系列

（3）链条型号

（4）链板组合方式：4×4

（5）链条规格


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
