F系列板式链I

板式链是仅用链板和销子构成的链条，又被称为平衡链。F系列板式链是一种用于起重和物料输送的链条，它由多片链板和销子组装而成，具有承载能力大、成本低和结构简单等特点。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

F系列板式链是一种用于起重和物料输送的链条。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大


■链条结构详见如上图

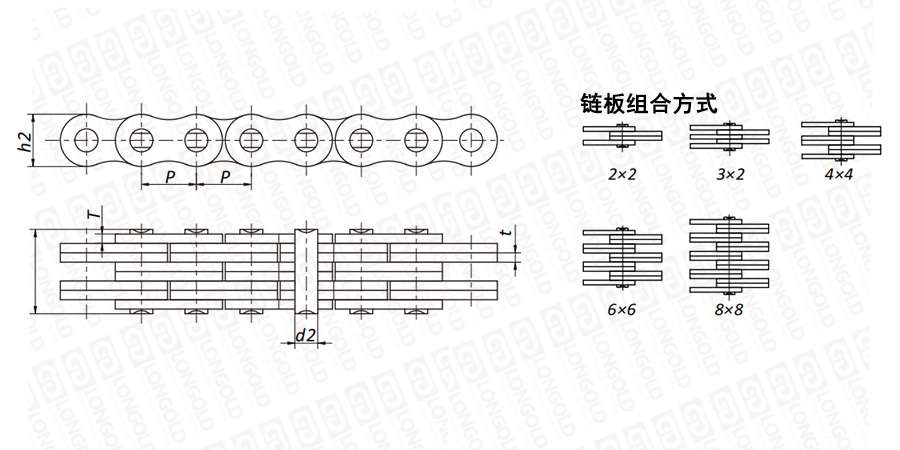

上图为F系列板式链I的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距


链板
组合


链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

q

mm

mm

mm

mm

mm

kg/m

F422

12.70

2×2

8.20

1.00

3.58

7.00

0.19

请咨询

请咨询

请咨询

F423

12.70

3×2

10.20

2.03

4.45

12.80

0.61

F523

15.875

3×2

14.30

2.42

4.75

15.90

1.11

F644F1

19.05

4×4

14.70

2.25

5.98

21.80

1.55

F644F2

19.05

4×4

15.20

2.42

6.50

22.40

1.73

F666F1

19.05

6×6

14.70

2.25

5.98

31.00

2.31

F666F2

19.05

6×6

15.20

2.42

6.50

32.30

2.57

F666F3

19.05

6×6

17.60

2.42

6.50

32.30

3.22

F688

19.05

8×8

15.20

2.42

6.50

42.40

3.41

F834

25.40

3×4

23.40

3.05/4.00

10.85

28.60

3.64

F866

25.40

6×6

23.40

3.05/4.00

10.85

44.10

5.93

F25-66F1

25.00

6×6

24.00

3.00

10.85

42.00

5.65


型号表示例


F
4
22
（1）
（2）
（3）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
