非标LL系列板式链I

板式链是仅用链板和销子构成的链条，又被称为平衡链。非标LL系列板式链，其在尺寸、形状、结构、性能等方面根据特定的应用需求进行定制化设计和制造，是一种轻系列板式链，适于直线往返传动结构。适用于断裂载荷与重量比率高，成本低的应用环境。要求载荷为静态载荷，且低频率，低速度运动。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

尺寸、形状、结构、性能等方面根据特定的应用需求进行定制化设计和制造。

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

非标LL系列板式链I是一种轻系列板式链，适于直线往返传动结构。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

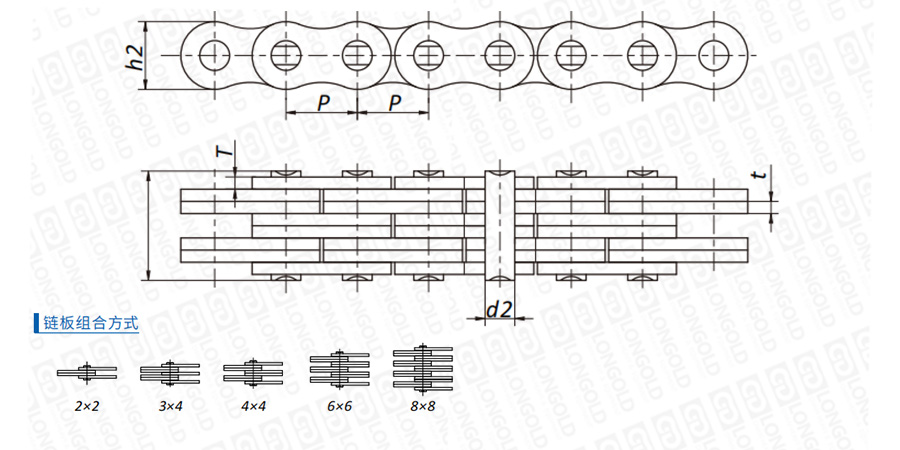

■链条结构详见如上图

上图为非标LL系列板式链I的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距

链板组合

链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

q

mm

mm

mm

mm

mm

kg/m

LL0622F4

9.525

2×2

8.40

1.04

3.28

6.20

0.23

请咨询

请咨询

请咨询

LL0622F7

9.525

2×2

8.20

1.30

3.28

7.40

0.27

LL0634F4

9.525

3×4

8.40

1.04

3.28

9.70

0.39

LL0644F4

9.525

4×4

8.40

1.04

3.28

10.70

0.44

LL0644F7

9.525

4×4

8.20

1.30

3.28

12.80

0.52

LL0666F4

9.525

6×6

8.40

1.04

3.28

14.90

0.65

LL0822F13

12.70

2×2

10.60

1.70

4.45

9.40

0.45

LL0844F6

12.70

4×4

11.00

1.50

4.45

14.60

0.82

LL0844F7

12.70

4×4

11.20

1.60

4.45

15.60

0.85

LL0844F13

12.70

4×4

10.60

1.70

4.45

16.50

0.88

LL0888F1

12.70

8×8

11.00

1.50

4.45

27.40

1.61

LL0888F2

12.70

8×8

11.00

1.43

4.45

25.90

1.55

LL1044F7

15.875

4×4

13.70

1.50

5.08

15.10

1.04

LL1066F3

15.875

6×6

13.70

1.80

5.08

24.50

1.68

LL101212F4

15.875

△12×12

11.80

1.60

5.08

42.50

2.47

LL101212F5

15.875

△12×12

13.70

1.50

5.08

40.50

3.00

LL1266F2

19.05

6×6

14.50

3.00

5.72

39.50

3.03

LL1266F3

19.05

6×6

16.00

3.00

5.72

39.50

3.03

*LL1266H

19.05

6×6

16.13

3.00

5.72

40.00

3.75

LL1266F6

19.05

6×6

18.50

2.90

5.72

38.75

4.12

LL1622F6

25.40

2×2

20.00

3.00

8.28

15.60

1.40

LL2066F6

31.75

6×6

30.20

4.00

13.74

56.10

13.13

LL3244F2

50.80

4×4

43.10

6.00

17.76

54.00

12.62

LL3244F8

50.80

4×4

42.00

6.00

17.81

57.00

12.31

LL3288F8

50.80

8×8

42.00

6.00

17.81

105.50

24.32

LL4088F2

63.50

8×8

52.70

8.20

22.89

140.00

42.39

LL4888H

76.20

8×8

70.00

12.00

36.50

204.00

83.80

注：△表示链板的组合特殊，*表示链条链板为直板。


型号表示例


LL
 08
 22
 F13
（1）
 （2）
 （3）
 （4）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2

（4）链条规格


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
