非标LL系列板式链III

板式链是仅用链板和销子构成的链条，又被称为平衡链。非标LL系列板式链，其在尺寸、形状、结构、性能等方面根据特定的应用需求进行定制化设计和制造，是一种轻系列板式链，适于直线往返传动结构。适用于断裂载荷与重量比率高，成本低的应用环境。要求载荷为静态载荷，且低频率，低速度运动。

应用领域

汽车生产

机械工程

起重设备与叉车

港口机械

社会设施

建筑行业

医疗行业

产品手册索取



产品特点

尺寸、形状、结构、性能等方面根据特定的应用需求进行定制化设计和制造。

板式链条仅由链板和销子构成。链板被销子连接起来，承受链板受到的张力。

外链板和销子为过盈配合，销子为铆接。内链板、中链板和销子为滑动配合。

能够在恶劣的工作环境下工作，如高温、高湿度、粉尘等环境。

非标LL系列板式链III是一种轻系列板式链，适于直线往返传动结构。

在长时间运行过程中不易变形和断裂，保证了链条的稳定性和可靠性。

链轮的型号根据客户要求的尺寸和系列来定制。

在选择链轮时，需要考虑安装尺寸、速比、扭力和设备用途等因素。

产品广泛应用于社会设施、起重与叉车行业、建筑行业、机械工程 、电子行业 以及汽车生产行业。

润滑方式

I

II

III

IV

方法

油壶

点滴加油

油池或油盘润滑

强制油泵润滑

技术参数

点击图片放大

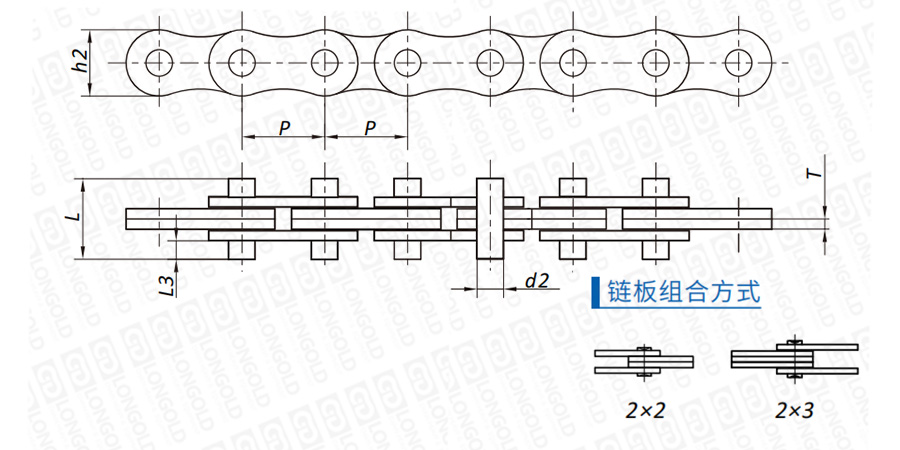

■链条结构详见如上图

上图为非标LL系列板式链III的结构图。

可根据客户的需求，定制附件的种类以及安装间隔，详细请咨询隆德技术人员。


■链条尺寸

隆德链号

节距

链板高度

链板厚度

销轴直径

销轴长度

参考重量

抗拉强度

PDF图纸

DXF图纸

P

h2

max

T

max

d2

max

L

max

L3

q

mm

mm

mm

mm

mm

mm

kg/m

LL1222F3-D2

19.05

14.50

2.25

5.72

22.00

6.30

0.89

请咨询

请咨询

请咨询

LL1222F5-DD3

19.05

14.50

3.00

5.72

29.00

8.30

1.17

LL1222F5-DD3F1

19.05

14.50

3.00

5.72

22.00

4.80

1.10

LL1622-D2

25.40

21.00

3.10

8.28

36.10

11.70

1.92

LL1622F7-DD3

25.40

21.00

3.05

8.28

35.00

11.20

1.85

LL1622F7-DD3F1

25.40

20.00

3.00

8.28

30.50

9.00

1.65

LL1623F1-DD3

25.40

21.00

4.00

8.28

34.00

7.00

2.70


型号表示例


LL
 16
 22
 F7
 - DD3
 F1
（1）
 （2）
 （3）
 （4）
（5）
 （6）


（1）链条系列

（2）链条型号

（3）链板组合方式：2×2

（4）链条规格

（5）销轴型号

（6）销轴规格


订购方法

标准包装订购

一般按标准包装为单位备常规库存，1个标准全长使用包含一个接头供使用。

如果需要分成2根以上的使用或还需要更长连接起来使用时，请另行订购接头。


按所需长度订购

可把链条编制成您指定的长度交货。

请把使用链条的长度换算成链条的链节数后订购。或者咨询隆德技术人员。




×
